چگونه بفهمیم کابل CAT6 و جک های کیستون زباله هستند یا خیر؟

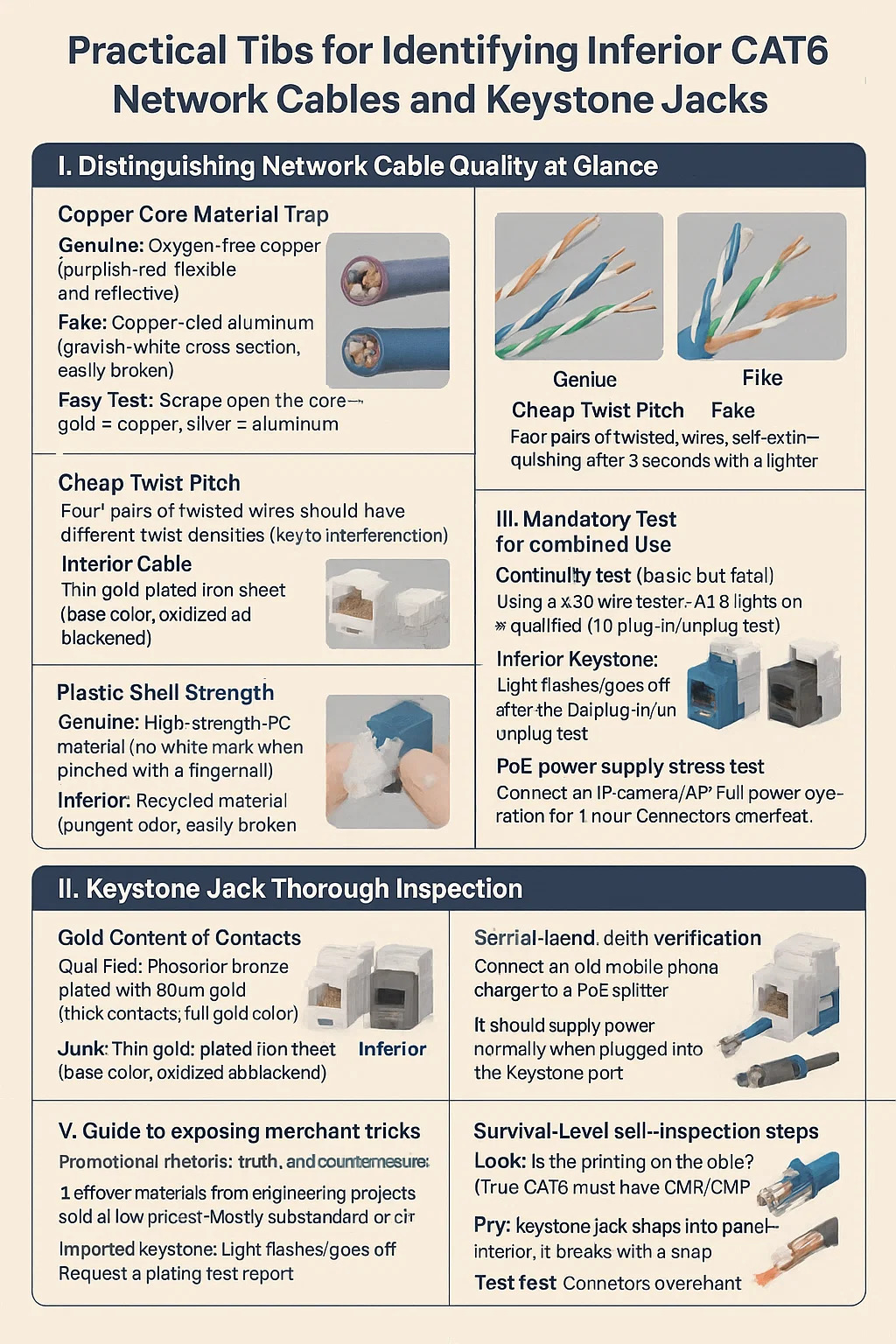

نکات کاربردی برای شناسایی کابل‌های شبکه CAT6 و جک‌های کیستون پایین‌تر

I. تشخیص کیفیت کابل شبکه در یک نگاه

• تله مواد هسته مس

اصل: هسته مسی بدون اکسیژن (قرمز بنفش، انعطاف پذیر و بازتابنده)
تقلبی: آلومینیوم با روکش مس (مقطع خاکستری مایل به سفید، به راحتی شکسته می شود)
تست آسان: هسته را خراش دهید - طلا = مس، نقره = آلومینیوم

• پیچ پیچ ارزان

چهار جفت سیم پیچ خورده باید چگالی پیچش متفاوتی داشته باشند (کلید جلوگیری از تداخل)
کابل پایین: پیچش شل یا هر چهار جفت یکسان هستند (مستعد از دست دادن بسته ها)

• ویژگی های پنهان در مواد غلاف

کابل خوب: غلاف بیرونی ضد شعله (خود خاموش شدن پس از 3 ثانیه با فندک)
کابل بد: چکه غلاف PVC قابل اشتعال (خطر آتش سوزی در اتاق سرور)

II. کیستون جک بازرسی کامل

• محتوای طلایی مخاطبین

واجد شرایط: برنز فسفر اندود شده با طلای 50 میکرومتری (مخاطبین ضخیم، رنگ طلایی کامل)
ناخواسته: ورق آهنی نازک با روکش طلا (پس از 5 چرخه وصل و بازی در معرض دید قرار می گیرد) • رنگ پایه، اکسید شده و سیاه شده)

• استحکام پوسته پلاستیکی

اصل: مواد کامپیوتری با استحکام بالا (هنگام گیرکردن با ناخن هیچ علامت سفیدی ندارد)
پایین: مواد بازیافتی (بوی تند، به راحتی شکسته می شود)

• تیزی تیغه IDC

کیفیت بالا: تیغه فولادی ضد زنگ (صدای واضح "کلیک" هنگام فشار دادن سیم ها)
تحتانی: تیغه کسل کننده (نیاز به فشار سنگین مکرر دارد، هسته سیم صاف شده است)

III. آزمایشات اجباری برای استفاده ترکیبی

• تست تداوم (پایه اما کشنده)

استفاده از تستر سیم ¥ 20: همه 8 چراغ روشن ≠ واجد شرایط (باید به طور کامل آزمایش شوند) (10 تست پلاگین/قطع دوشاخه)
کیستون پایین: پس از سومین آزمایش پلاگین/قطع برق، نور چشمک می زند/خاموش می شود

• تایید پهنای باند گیگابیت

کپی کردن یک فایل 10 گیگابایتی: انتقال پایدار ≥90 مگابایت بر ثانیه (گیگابیت واقعی)
ترکیب پایین تر: نوسانات زیاد سرعت (نوسانات 30 تا 90 مگابایت بر ثانیه)

• تست استرس منبع تغذیه PoE

اتصال دوربین IP/AP: کارکرد کامل برق به مدت 1 ساعت
کابل های ناخواسته: رابط ها بیش از حد گرم و نرم می شوند (خطرناک!)

IV. راهنمای افشای ترفندهای بازرگان

شعارهای تبلیغاتی، حقیقت، و اقدامات متقابل
«مواد باقیمانده از پروژه‌های مهندسی که با قیمت‌های پایین به فروش می‌رسند»: عمدتاً موجودی نامرغوب یا غیر استاندارد. شماره دسته بسته بندی اصلی را درخواست کنید.
” استاندارد رده 6 10 گیگابیتی ” : بدون گواهی = تبلیغات نادرست. علامت های UL/ETL را بررسی کنید.
"کنتاکت های طلاکاری وارداتی": فقط تا 0.1μm آبکاری می شود. درخواست گزارش تست آبکاری

V. مراحل بازرسی خود در سطح بقا

• نگاه کنید: آیا چاپ روی کابل واضح است؟ (CAT6 واقعی باید دارای علامت های درجه بندی آتش CMR/CMP باشد.)
• Pry: جک Keystone به پانل می‌چسبد - پایین‌تر. با یک ضربه می شکند.
• تست سوختگی: یک بخش 1 سانتی متری سیم را برش دهید و آن را بسوزانید - هسته مسی به شکل یک توپ ذوب می شود و آلومینیوم با روکش مس جرقه می زند.
• تست آزمایشی: یک شارژر تلفن همراه قدیمی را به یک تقسیم کننده PoE وصل کنید—وقتی به پورت کیستون وصل می شود باید برق را به طور معمول تامین کند.
