چگونه سیم پچ فیبر نوری را ترمیم کنیم؟

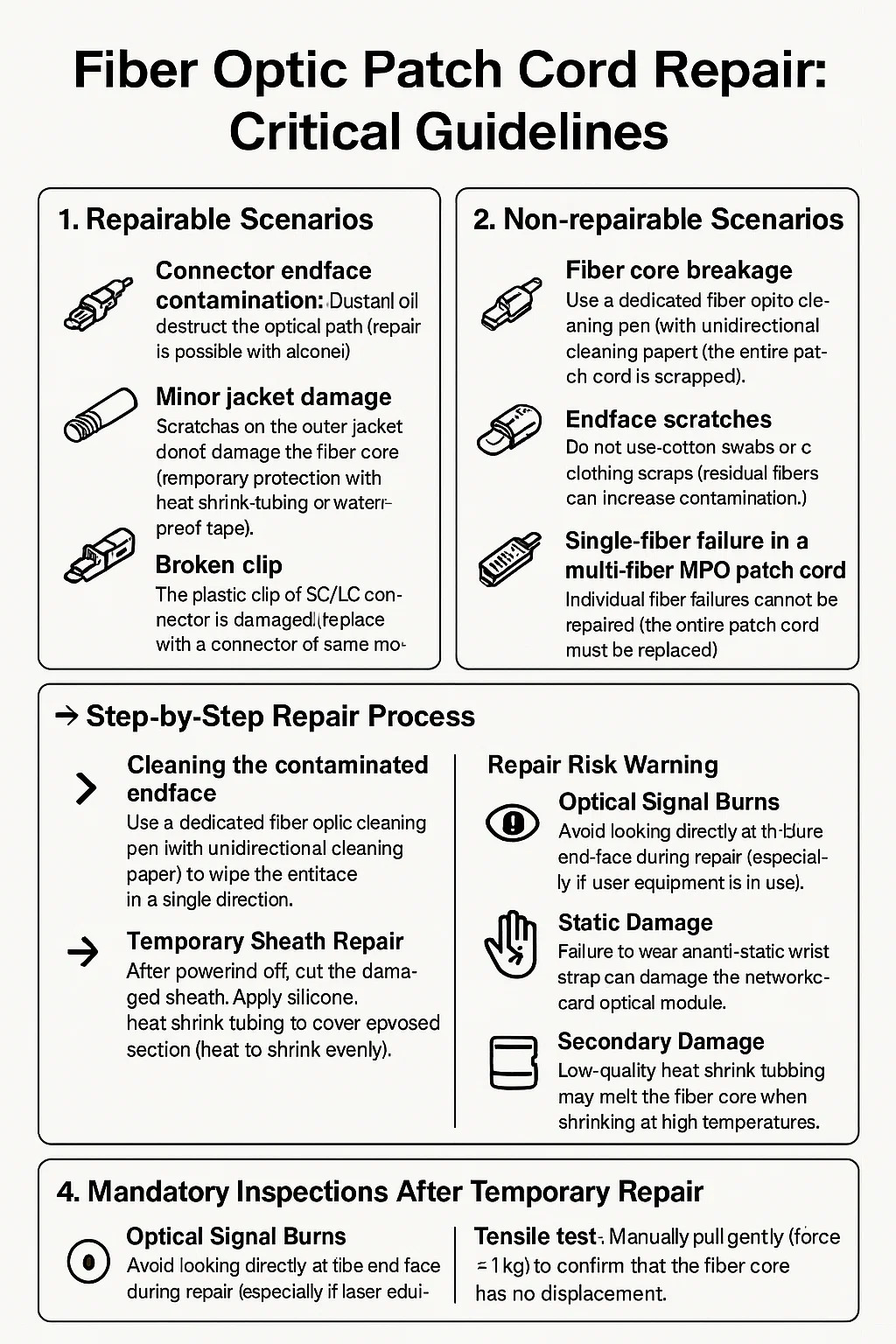

سیم پچ فیبر نوری تعمیر: دستورالعمل های بحرانی

1. سناریوهای قابل تعمیر
آلودگی انتهای اتصال: گرد و غبار و روغن مانع مسیر نوری می شوند (ترمیم با الکل و پارچه غیر بافته امکان پذیر است).
آسیب دیدگی ژاکت جزئی: خراش روی ژاکت بیرونی به هسته فیبر آسیب نمی رساند (محافظت موقت با لوله کوچک شدن گرما یا نوار ضد آب).
کلیپ شکسته: کلیپ پلاستیکی کانکتور SC/LC آسیب دیده است (با یک کانکتور از همان مدل جایگزین کنید).

2. سناریوهای غیر قابل ترمیم
شکستگی هسته فیبر: خم شدن بیش از حد یا فشرده سازی باعث شکستن فیبر شیشه ای می شود (کل سیم پچ خرد می شود).
خراش های انتهایی: خراش های روی فرول سرامیکی بیشتر از 0.2 میکرومتر (تخریب سیگنال دائمی).
خرابی تک فیبر در بند ناف MPO چند فیبر: خرابی فیبر جداگانه قابل ترمیم نیست (باید کل سیم پچ جایگزین شود).

3 فرآیند تعمیر مرحله به مرحله
► تمیز کردن پایانی آلوده
از یک قلم تمیز کننده فیبر نوری اختصاصی (با کاغذ تمیز کردن یک طرفه) استفاده کنید تا پایداری را در یک جهت واحد پاک کنید.
از سواب پنبه یا ضایعات لباس استفاده نکنید (الیاف باقیمانده می توانند آلودگی را افزایش دهند).
تداوم را با یک نشانگر لیزر قرمز تأیید کنید.
ref تعمیر غلاف موقت
پس از خاموش کردن ، غلاف آسیب دیده را برش دهید.
برای پوشاندن بخش در معرض (گرما برای کوچک شدن به طور مساوی) از لوله های کوچک شده حرارت سیلیکون استفاده کنید.
کابل های پچ زرهی باید با نوار فلزی و رزین اپوکسی مهر و موم شوند.
تعویض اتصال دهنده
بخش رنگدانه را از کانکتور اصلی قطع کنید (حداقل 30 سانتی متر اضافی را ترک کنید).
سلب فیبر: برای از بین بردن پوشش و تمیز کردن فیبر لخت با الکل از انبردست میلر استفاده کنید.
اتصال LC/SC جدید را وارد کرده و هسته فیبر را با رزین اپوکسی درمان کنید.
صورت انتهایی را با چرخ دستی صیقل دهید (مرحله اجباری ؛ پولیش دستی غیر قابل اعتماد است).

4. هشدار خطر را تعمیر کنید
سوختگی سیگنال نوری: از نگاه مستقیم به صورت فیبر در هنگام تعمیر خودداری کنید (به خصوص اگر تجهیزات لیزر در حال استفاده باشد).
آسیب استاتیک: عدم پوشیدن بند مچ دست ضد استاتیک می تواند به ماژول نوری کارت شبکه آسیب برساند.
آسیب ثانویه: لوله کوچک شدن گرما با کیفیت پایین ممکن است هنگام کوچک شدن در دماهای بالا ، هسته فیبر را ذوب کند.

5. بازرسی های اجباری پس از ترمیم موقت
تست برق نوری: مقدار میرایی باید <0.5dB بالاتر از استاندارد تولید کننده اصلی باشد. آزمایش کششی: به طور دستی به آرامی (نیرو 1 کیلوگرم) بکشید تا تأیید کنید که هسته فیبر هیچ جابجایی ندارد.
تست خم: سه ​​بار حدود یک سیلندر قطر 4 سانتی متر ، نوسان قدرت نوری <0.2db. $ $
