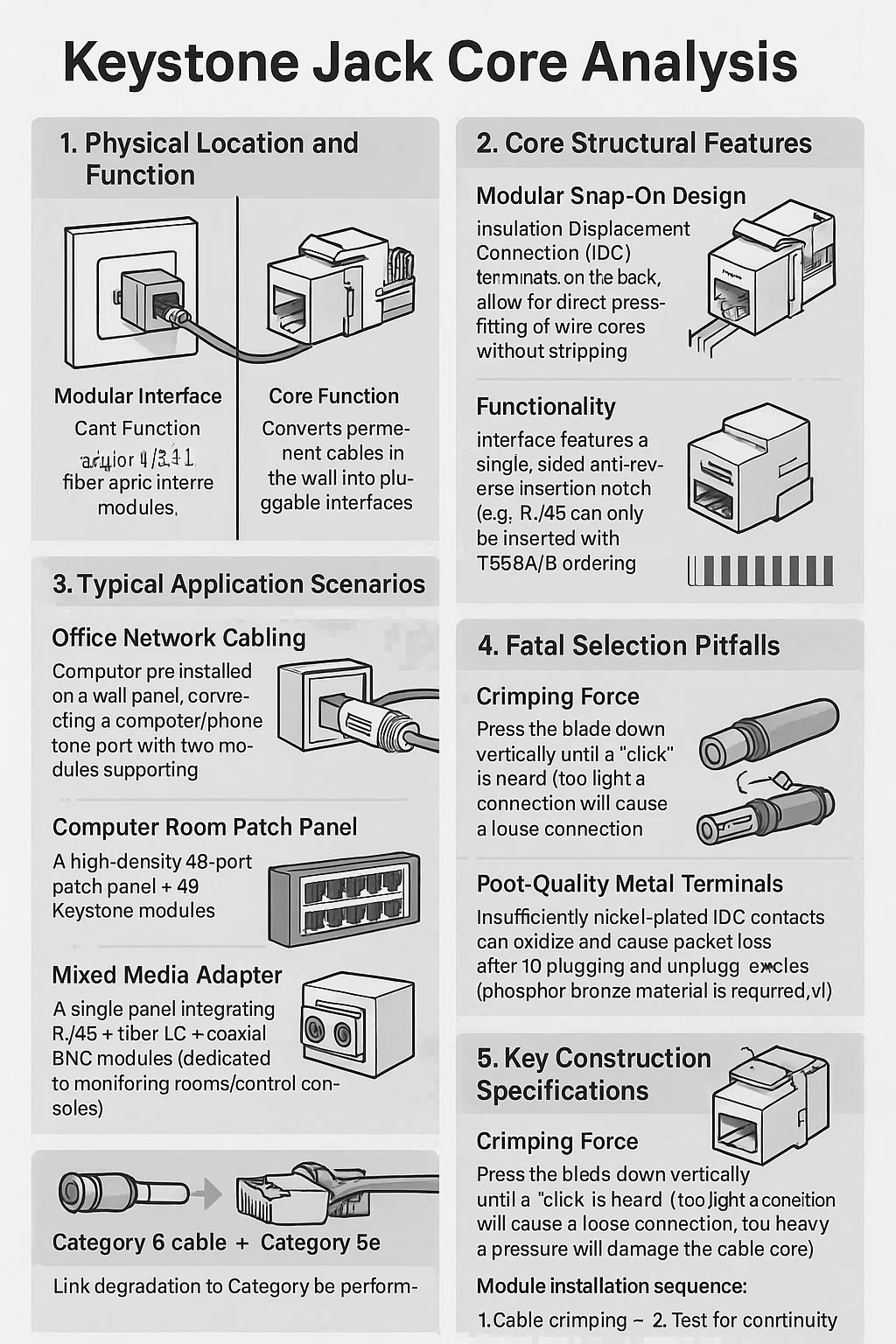

جک های Keystone Network چیست؟

جک سنگی تجزیه و تحلیل اصلی

1 مکان و عملکرد فیزیکی
حامل رابط ماژولار: یک درگاه مربع تعبیه شده در یک پنل دیواری/پچ ، حامل ماژول های رابط فیبر نوری RJ45 ، RJ11 یا فیبر نوری که باعث اتصال بین دستگاه ها و کابل های شبکه می شود.
عملکرد هسته: کابل های دائمی موجود در دیوار را به رابط های قابل پلاگین تبدیل می کند و از خسارت خم شدن مکرر جلوگیری می کند.

2. ویژگی های ساختاری اصلی
طراحی ضربه محکم و ناگهانی ماژولار:
پایانه های اتصال جابجایی عایق (IDC) در پشت امکان فشار مستقیم هسته های سیم را بدون سلب فراهم می کند.
دهانه های جلو استاندارد با تمام مارک های ماژول ها سازگار هستند (به عنوان مثال ، دسته 5E/6/6A RJ45).
عملکرد:
رابط کاربری دارای یک شکاف درج یک طرفه یک طرفه است (به عنوان مثال ، RJ45 فقط می تواند به یک روش وارد شود).
منطقه پانچ به پایین با رنگ T568A/B کدگذاری شده است تا از سفارش استاندارد اطمینان حاصل شود.

3. سناریوهای برنامه معمولی
کابل کشی شبکه Office: Keystone از پیش نصب شده بر روی یک صفحه دیواری ، اتصال یک کامپیوتر/تلفن (یک درگاه با دو ماژول که از داده و صدا پشتیبانی می کند). پنل پچ اتاق رایانه: یک پانل پچ 48 پورت با چگالی بالا = 48 ماژول Keystone (آسانتر از یک مدل همه در یک).
آداپتور رسانه مختلط: یک پانل منفرد ماژول های BNC Coaxial Fiber LC RJ45 را ادغام می کند (اختصاص داده شده به اتاق های نظارت/کنسول های کنترل).

4. مشکلات انتخاب کشنده
عدم تطابق پهنای باند: دسته 6 کابل دسته 5E Keystone → لینک تخریب به عملکرد دسته 5E.
پایانه های فلزی با کیفیت ضعیف: مخاطبین IDC به اندازه کافی نیکل می توانند پس از 10 چرخه وصل کردن و حل وبرگی ، اکسیده شوند و باعث از بین رفتن بسته شوند (ماده برنز فسفر لازم است).
امتیاز کور آتش نشانی: استفاده از PVC Keystone در یک سقف معلق (که مطابق با استانداردهای عقب ماندگی شعله نیست) می تواند در صورت آتش سوزی دود سمی را آزاد کند.

5. مشخصات اصلی ساخت و ساز
Crimping Force: تیغه را به صورت عمودی فشار دهید تا "کلیک" شنیده شود (اتصال خیلی سبک باعث ایجاد اتصال شل می شود ؛ فشار خیلی سنگین به هسته کابل آسیب می رساند).
طول کابل رزرو شده: اجازه دهید ≥ 15 سانتی متر کابل در داخل جعبه پانل از فشار بر روی ترمینال ها از وصل کردن مکرر و جدا کردن استفاده نشود. توالی نصب ماژول:
1. کابل چرمی → 2. تست برای تداوم → 3. ماژول را به صفحه (برای جلوگیری از آسیب به قفل ها در هنگام کار مجدد) بکشید. $ $
