آیا در صورت داشتن پچ پنل به سوئیچ نیاز دارم؟

پاسخ کوتاه: بله، شما هنوز به یک سوئیچ نیاز دارید

یک پچ پنل و یک سوئیچ شبکه قابل تعویض نیستند - آنها اهداف کاملاً متفاوتی دارند و شما برای یک شبکه سیمی کارآمد به هر دو نیاز دارید. الف پچ پنل شبکه یک دستگاه غیرفعال است: کابل‌ها را از اطراف خانه یا ساختمان شما در یک مکان مرکزی سازماندهی و خاتمه می‌دهد. ترافیک را هدایت نمی کند، آدرس های IP را اختصاص نمی دهد، یا هیچ عملکرد فعال شبکه ای را ارائه نمی دهد. سوئیچ، از سوی دیگر، یک دستگاه فعال است که در واقع داده ها را بین دستگاه های متصل جابجا می کند.

به یک پچ پنل مانند تابلوی اپراتور تلفن از یک فیلم قدیمی فکر کنید - همه اتصالات را به طور منظم در یک نقطه نگه می دارد، اما تا زمانی که کسی (سوئیچ) واقعاً تماس ها را وصل نکند هیچ اتفاقی نمی افتد. بدون سوئیچ پایین دست، پچ پنل شما فقط یک سازمان دهنده کابل گران قیمت است. دستگاه‌هایی که به پورت‌های پچ پنل وصل شده‌اند، اصلاً اتصال شبکه نخواهند داشت.

راه اندازی استاندارد تقریباً در هر نصب سیمی به این صورت است: کابل کشی ساخت یافته از پریزهای دیواری در سرتاسر ساختمان به یک قفسه مرکزی یا کمد کشیده می شود، جایی که هر کابل در پشت وصله پانل ختم می شود. کابل‌های پچ کوتاه در جلوی پانل، سپس پورت‌های جداگانه را به پورت‌های مربوطه در سوئیچ شبکه متصل می‌کنند. سوئیچ همه چیز را به هم متصل می کند و در بالادست به روتر یا دروازه ISP شما متصل می شود.

آنچه که یک پچ پنل در واقع انجام می دهد

الف پچ پنل شبکه یک نقطه پایان است - نه بیشتر، نه چیزی کمتر. در عمل، نصاب ها هادی های جداگانه را از هر کابل Cat5e، Cat6، یا Cat6الف با استفاده از یک ابزار پانچ پایین به پشت پانل می زنند. این یک اتصال دائمی و محکم بین هر کابل طولانی و پورت پانل ایجاد می کند. جلوی پنل دارای جک‌های RJ45 است که کابل‌های پچ استاندارد را می‌پذیرند.

ارزش یک پچ پنل تقریباً به طور کامل به سازماندهی و انعطاف پذیری بستگی دارد. بدون یکی، ده ها کابل در قفسه تجهیزات یا کمد آویزان خواهید داشت، که هر کدام باید به اندازه کافی بلند باشند تا مستقیماً به سوئیچ شما برسد. هر بار که می‌خواهید دوباره اختصاص دهید که کدام اتاق به کدام VLAN یا کدام پورت سوئیچ متصل می‌شود، کابل‌های دائمی بزرگ و سفت را جابه‌جا می‌کنید. با یک پچ پنل، دونه های دائمی به طور دائم در جای خود باقی می مانند و شما به سادگی کابل های پچ کوتاه و انعطاف پذیر در جلو را تعویض می کنید.

هیچ تقویت سیگنال، هیچ پردازش داده، و هیچ هوشمندی در داخل یک پچ پنل غیرفعال وجود ندارد. از نظر الکتریکی، اساساً فقط مجموعه ای از اتصالات است. سیگنالی که وارد پورت 12 در پشت می شود از پورت 12 در جلو خارج می شود، کاملاً بدون تغییر. به همین دلیل است که پچ‌پنل‌ها را گاهی پانل‌های "گنگ" می‌نامند - و همچنین به همین دلیل است که آنها فوق‌العاده قابل اعتماد هستند. تقریبا چیزی برای شکست وجود ندارد.

انواع پچ پنل متداول

• پچ پنل Cat5e: پشتیبانی تا 1 گیگابیت در ثانیه، مناسب برای نصب‌های قدیمی‌تر یا ساخت‌های اقتصادی که در آن به 10G نیاز نیست.
• پچ پنل Cat6: پشتیبانی مطمئن از 1 گیگابیت بر ثانیه در طول کامل و حداکثر 10 گیگابیت در ثانیه در دوره های کوتاه (تا حدود 55 متر). رایج ترین انتخاب امروز.
• پچ پنل های Cat6A: پشتیبانی از سرعت 10 گیگابیت در ثانیه در 100 متری کامل بزرگ‌تر، گران‌تر و در محیط‌های تجاری یا خانه‌های مقاوم در آینده استفاده می‌شود.
• پچ پنل های کی استون: از جک‌های کیستون قابل جابجایی استفاده کنید، که انعطاف‌پذیری را برای ترکیب انواع کابل یا استانداردهای مختلف در یک پانل ارائه می‌دهد.
• پچ پنل های تغذیه از طریق: جفت زن به ماده را در هر دو طرف داشته باشید، زمانی مفید است که شما نیاز به اتصال دو کابل به یکدیگر بدون سوئیچ دارید.

پچ پنل‌های استاندارد در یک قفسه تجهیزات 19 اینچی نصب می‌شوند و 1U فضای رک را در هر 24 پورت مصرف می‌کنند که باعث می‌شود فضای بسیار کارآمدی داشته باشند. یک پانل 48 پورت در 2U می تواند کابل را از 48 اتاق یا مکان خاتمه دهد.

آنچه که یک سوئیچ شبکه در واقع انجام می دهد

الف network switch is an active Layer 2 (and sometimes Layer 3) device that forwards Ethernet frames between connected devices based on MAC addresses. When a device plugged into port 4 of a switch wants to communicate with a device on port 17, the switch reads the destination MAC address in the Ethernet frame, looks it up in its MAC address table, and sends the frame only to port 17 — not to all ports. This is fundamentally different from an older hub, which would broadcast every packet to every port regardless.

سوئیچ های مدیریت شده مدرن به طور قابل توجهی کارهای بیشتری انجام می دهند: آنها از VLAN ها برای تقسیم بندی شبکه، تنظیمات کیفیت خدمات (QoS) که ترافیک حساس به زمان مانند VoIP یا تماس های ویدیویی را در اولویت قرار می دهند، انعکاس پورت برای نظارت بر شبکه، تجمع پیوند (LACP) برای اتصال چندین پورت به یک اتصال با پهنای باند بالاتر، و آمار دقیق ترافیک هر پورت پشتیبانی می کنند. یک سوئیچ مدیریت نشده به سادگی ترافیک را به صورت خودکار و بدون رابط پیکربندی هدایت می کند، که برای شبکه های خانگی کوچک مناسب است.

برای اکثر چیدمان های خانگی و اداری کوچک، یک سوئیچ گیگابیتی مدیریت نشده با 8 یا 16 پورت بین 20 تا 60 دلار هزینه دارد و همه چیز مورد نیاز را فراهم می کند. یک سوئیچ مدیریت شده با 24 پورت از حدود 150 تا 200 دلار برای مدل‌های سطح پایه شروع می‌شود و برای سخت‌افزار سطح سازمانی با لینک‌های آپلود 10G به طور قابل‌توجهی افزایش می‌یابد.

چگونه پچ پنل ها و سوئیچ ها با هم کار می کنند

درک رابطه بین پچ پنل و سوئیچ برای برنامه ریزی نصب کابل کشی ساخت یافته کلیدی است. این دو دستگاه تقریباً همیشه در کنار هم در یک رک استفاده می‌شوند و از طریق کابل‌های پچ کوتاه به یکدیگر متصل می‌شوند. در اینجا مسیر داده کامل از یک دستگاه در یک اتاق به اینترنت آمده است:

1. الف computer plugs into a wall plate in a room using a short patch cable.
2. صفحه دیواری به یک کابل با ساختار طولانی (معمولا Cat6) متصل می شود که از طریق دیوارها و سقف ها به کمد یا قفسه شبکه می رود.
3. این کابل در پشت پچ پنل در یک پورت شماره گذاری شده خاص خاتمه می یابد.
4. الف short patch cable on the front of the panel connects that port to a numbered port on the switch.
5. سوئیچ ترافیک را پردازش می کند و از طریق کابل دیگری به روتر متصل می شود.
6. روتر دسترسی به اینترنت را مدیریت می کند و به مودم ISP یا ONT متصل می شود.

پچ پنل مراحل 3-4 در آن مسیر است. آن را بردارید و کابل همچنان کار می کند - شما فقط آنها را مستقیماً به سوئیچ وصل می کنید - اما همه مزایای سازمانی را از دست می دهید. این در واقع در نصب‌های کوچک‌تر رایج است: اگر شما فقط 4 تا 6 کابل را اجرا می‌کنید، بسیاری از افراد به طور کامل از پچ پانل صرفنظر می‌کنند و هر کابل را مستقیماً با یک کانکتور RJ45 که مستقیماً به سوئیچ وصل می‌شود، خاتمه می‌دهند. معاوضه این است که با افزایش تعداد اجراها، تخصیص مجدد یا عیب یابی اتصالات آشفته تر می شود.

وقتی پرش از پچ پنل منطقی است

سناریوهای قانونی وجود دارد که می توانید به طور کامل از پچ پنل صرف نظر کنید:

• شما کمتر از 6 کابل دارید و انتظار گسترش آن را ندارید.
• اجراهای کابل هرگز نیازی به تخصیص مجدد به پورت های سوئیچ یا VLAN های مختلف ندارند.
• شما بودجه کمی دارید و ساده ترین راه اندازی ممکن را می خواهید.
• نصب موقت است یا به هر حال در آینده نزدیک به طور قابل توجهی پیکربندی خواهد شد.

با این حال، حتی در تنظیمات کوچک، بسیاری از نصاب‌ها پچ پنل را توصیه می‌کنند زیرا تفاوت هزینه حداقل است - یک پچ پنل اصلی 12 پورت Cat6 حدود 15 تا 25 دلار قیمت دارد - و تغییرات آتی را به‌طور چشمگیری ساده می‌کند. تعویض پچ کابل 10 ثانیه طول می کشد. قطع مجدد یا مسیریابی مجدد کابل دائمی به طور قابل توجهی زمان بیشتری می برد.

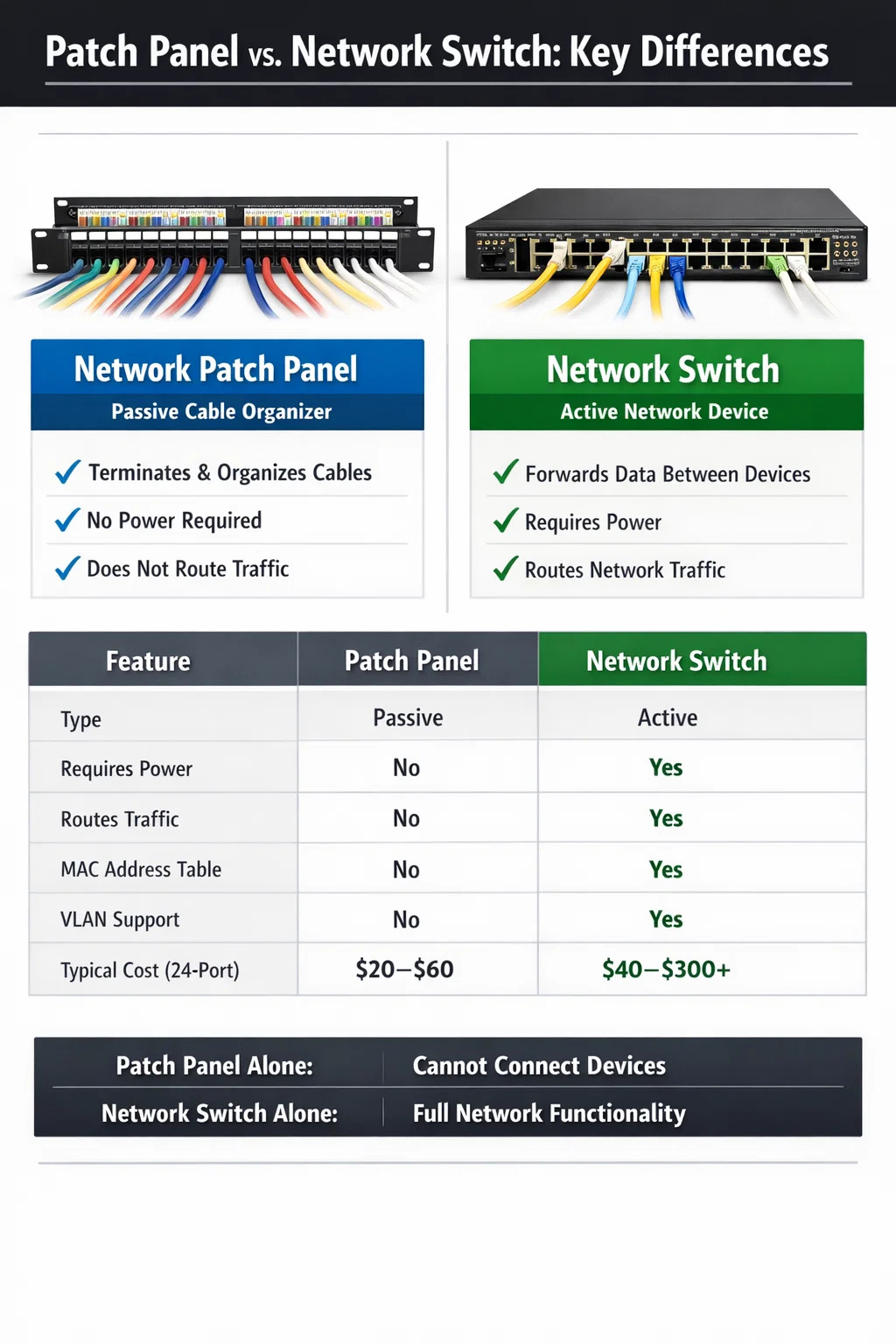

Patch Panel vs Switch: Side-by-Side Comparison

جدول زیر تفاوت های کلیدی بین این دو دستگاه را خلاصه می کند تا کاملاً روشن شود که چرا هیچ یک به تنهایی برای یک شبکه سیمی کامل کافی نیست:

به ردیف آخر توجه کنید: سوئیچ می تواند بدون پچ پنل کار کند، اما پچ پنل نمی تواند هیچ عملکرد شبکه ای را بدون سوئیچ ارائه دهد. این تأیید می کند که اگر مجبور باشید فقط یکی را انتخاب کنید، سوئیچ دستگاه غیرقابل مذاکره است.

آیا برای یک شبکه خانگی به هر دو نیاز دارید؟

برای یک شبکه خانگی با کابل کشی ساختاریافته - به این معنی که کابل به پریزهای دیواری در اتاق های متعدد سوراخ می شود - پاسخ عملی این است: بله، شما از داشتن هر دو سود زیادی می برید . اما پچ پنل از نقطه نظر کاملاً کاربردی اختیاری است، در حالی که سوئیچ اجباری است.

در اینجا یک سناریوی واقع بینانه وجود دارد: شما کابل Cat6 را به شش اتاق در خانه خود وصل کرده اید. شما یک اتاق نشیمن، دفتر خانه، اتاق خواب، دو اتاق یدکی و یک گاراژ دارید. هر کابل به کمد ابزاری که تجهیزات ISP شما در آن زندگی می کنند ختم می شود. گزینه های شما عبارتند از:

گزینه A: Patch Panel Switch

الفll six cable runs punch down into the back of a 12-port patch panel. Six short patch cables on the front connect each panel port to the switch. The switch uplinks to the router. Total additional cost over a switch-only setup: roughly $20–$30 for a basic 12-port patch panel. Benefits: your closet is organized, cables are labeled, and reassigning any room's connection to a different switch port or VLAN takes seconds.

گزینه B: مستقیم به سوییچ (بدون پچ پنل)

هر کابل یک کانکتور RJ45 در انتها فشرده می شود و مستقیماً به سوئیچ وصل می شود. این کاملاً کار می کند و 20 تا 30 دلار صرفه جویی می کند. نکته منفی این است که هر کابل باید به اندازه‌ای طولانی باشد که مستقیماً به سوئیچ برسد و هیچ لایه تغییر انعطاف‌پذیری وجود ندارد - جابجایی یک اتصال به معنای جدا کردن فیزیکی و مسیریابی مجدد کابل‌های دائمی سفت است.

برای شش یا کمتر اجرا در یک محیط خانه، گزینه B واقعاً خوب است. برای 12 اجرا یا بیشتر، یا هر نصبی که ممکن است رشد کند، a پچ پنل شبکه به شدت ارزش سرمایه گذاری کوچک را دارد.

موارد ویژه: پچ پنل با سوئیچینگ داخلی

محصولاتی در بازار وجود دارند که عملکرد پچ پنل را با سوئیچینگ ترکیب می‌کنند – که گاهی اوقات «پچ پنل‌های هوشمند» یا «پچ‌پنل‌های هوشمند» نامیده می‌شوند. اینها محصولات ویژه ای هستند که عمدتاً مراکز داده را هدف قرار می دهند که نیاز به ردیابی خودکار اتصال لایه فیزیکی دارند. آن‌ها از حسگرها و نرم‌افزار استفاده می‌کنند تا مشخص کنند که کدام کابل وصله به کدام پورت متصل است و به مستندسازی و ممیزی در محیط‌های بزرگ با هزاران اتصال کمک می‌کند.

با این حال، حتی پچ پنل های هوشمند نیز سوئیچ شبکه نیستند. آنها همچنان به یک سوئیچ پایین دستی نیاز دارند تا اتصال واقعی شبکه را فراهم کنند. آنها یک لایه مدیریتی الحاقی هستند، نه جایگزینی برای تعویض سخت افزار. قیمت‌های این سیستم‌ها از صدها دلار به ازای هر پانل شروع می‌شود و به سرعت مقیاس می‌شود - آنها به استقرار در خانه یا دفتر کوچک مربوط نیستند.

همچنین پنل های انژکتوری PoE (Power over Ethernet) وجود دارند که می توانند قابلیت PoE را به یک سوئیچ غیر PoE اضافه کنند، اما باز هم، این ها در ارتباط با یک سوئیچ کار می کنند، نه به جای سوئیچ. برای اکثر افرادی که این را می خوانند، یک پچ پنل استاندارد غیرفعال جفت شده با یک سوئیچ استاندارد، رویکرد درستی است.

نحوه اندازه گیری صحیح سوئیچ و پچ پنل

یکی از رایج ترین اشتباهات در تاسیسات خانگی و اداری کوچک، خرید سخت افزاری است که برای نیازهای آینده بسیار کوچک است. افزودن پچ پنل یا سوئیچ دوم بعداً پیچیدگی و هزینه بیشتری را ایجاد می کند. در اینجا دستورالعمل های عملی اندازه گیری وجود دارد:

سایز بندی پچ پنل

• تعداد کابل های فعلی خود را بشمارید، سپس حداقل 25 تا 50 درصد برای گسترش آینده اضافه کنید. اگر اکنون 16 اجرا دارید، یک پنل 24 پورت بخرید.
• پچ پنل های استاندارد مسکونی در پیکربندی های 12، 24 و 48 پورت ارائه می شوند. 24 پورت همه کاره ترین برای مصارف خانگی و اداری کوچک است.
• مطمئن شوید که دسته پانل (Cat5e، Cat6، Cat6A) مطابق یا فراتر از دسته کابل شما باشد. مخلوط کردن کابل Cat6A با پچ پنل Cat5e سرعت شما را به عملکرد Cat5e محدود می کند.

تغییر اندازه

• پورت های پچ پنل خود را به اضافه هر دستگاه اضافی که مستقیماً به سوئیچ متصل می شود (NAS، سرورها، WAP) حساب کنید. 2-4 پورت سربار اضافه کنید.
• اگر قصد دارید نقاط دسترسی یا دوربین‌های IP را مستقیماً از طریق اترنت تغذیه کنید، یک سوئیچ PoE انتخاب کنید. استاندارد PoE حداکثر 15.4 وات در هر پورت را فراهم می کند. PoE حداکثر 30 وات را فراهم می کند. اکثر نقاط دسترسی مدرن WiFi 6 به PoE یا بالاتر نیاز دارند.
• برای استفاده خانگی، یک سوئیچ گیگابیتی مدیریت نشده معمولاً کافی است. اگر VLAN می‌خواهید - برای مثال، جدا کردن دستگاه‌های IoT از شبکه اصلی خود - به یک سوئیچ مدیریت شده نیاز دارید.
• اگر ممکن است در آینده بخواهید یک اتصال 10G به NAS یا سرور داشته باشید، حتی اگر امروز به آن نیاز ندارید، یک پورت آپلینک SFP را در نظر بگیرید.

الف typical well-planned home rack for a medium-sized house might include a پچ پنل 24 پورت Cat6، سوئیچ مدیریت شده 24 پورت گیگابیتی و روتر ، همه در یک قفسه دیواری 6U یا 9U نصب شده اند. هزینه کل تجهیزات برای این نوع راه اندازی بسته به انتخاب برند و اینکه آیا به PoE نیاز است، تقریباً 200 تا 400 دلار است.

برچسب‌گذاری و مستندسازی: مرحله‌ای که اکثر مردم از آن می‌گذرند

داشتن هر دو پچ پنل و سوئیچ تنها در صورتی به طور کامل جواب می دهد که هر دو را به درستی برچسب گذاری کنید. ناامید کننده ترین وضعیت در هر شبکه سیمی ایستادن در مقابل یک قفسه پر از کابل های پچ است بدون اینکه بدانید کدام پورت به کدام اتاق وصل می شود. یک تستر کابل با یک مولد صدا در صورت وقوع این مشکل را حل می کند، اما برچسب زدن خوب به طور کامل از آن جلوگیری می کند.

بهترین روش این است که قبل از نصب به هر کابل یک شماره یا کد اختصاص دهید. برای مثال، هر کابل را در دو انتها - در پریز دیوار و در پچ پنل - با یک شناسه برچسب بزنید: "LR-1" برای درگاه اتاق نشیمن 1، "OFF-1" برای پورت اداری 1 و غیره. پورت پچ پنل مربوطه را با همان برچسب با استفاده از برچسب ساز یا درج پورت چاپ شده علامت بزنید. سپس نقشه بین پورت های پچ پنل و پورت های سوئیچ را در یک صفحه گسترده یا نمودار شبکه ساده مستند کنید.

این کار 30 تا 60 دقیقه در حین نصب طول می کشد و زمان زیادی را در عیب یابی بعداً صرفه جویی می کند. الفn unlabeled patch panel with 24 ports and a mix of identical-looking gray patch cables is nearly impossible to manage efficiently ، به خصوص اگر شخص دیگری مجبور شود بعداً روی شبکه کار کند.

اشتباهات رایج هنگام استفاده از پچ پنل و جابجایی با هم

حتی نصاب های باتجربه نیز با مشکلات قابل اجتناب مواجه می شوند. در اینجا رایج ترین خطاها وجود دارد:

• استفاده از پچ کابل های بی کیفیت: کابل های دائمی طولانی معمولا با کیفیت هستند، اما مردم اغلب از کابل های پچ ارزان قیمت بین پنل و سوئیچ استفاده می کنند. کابل‌های پچ ضعیف باعث مشکلات اتصال متناوب می‌شوند که تشخیص آن را دیوانه‌کننده می‌کند. از کابل‌هایی استفاده کنید که حداقل برای همان دسته کابل‌کشی ساختاریافته شما رتبه بندی شده‌اند.
• تکنیک نادرست پانچ به پایین: هر هادی باید در موقعیت صحیح مطابق با استانداردهای سیم کشی T568A یا T568B پانچ شود - و هر دو انتهای هر کابل باید از یک استاندارد استفاده کنند. مخلوط کردن T568A در پریز دیوار و T568B در پچ پنل یک جفت متقاطع و بدون پیوند ایجاد می کند.
• بیش از حد مجاز کانال 100 متری: طول مجموع کانال - کابل دائمی به همراه کابل های پچ در هر دو انتها - برای Cat5e و Cat6 نباید از 100 متر تجاوز کند. کابل های وصله در پریز دیوار و در رک هر دو در این مجموع حساب می شوند. کابل های پچ را کوتاه نگه دارید (0.5 تا 1 متر در هر انتها) تا تا حد ممکن بودجه 100 متری را برای اجرای دائمی حفظ کنید.
• خرید پچ پنل اشتباه دسته بندی: الفs mentioned earlier, the patch panel must match your cable category. Installing a Cat5e panel on Cat6A runs is a common and costly mistake that permanently caps your performance.
• بدون مدیریت کابل: بدون وجود مدیران کابل افقی بین پچ پنل و سوئیچ، کابل‌های وصله در عرض چند ماه به یک آشفتگی غیرقابل کنترل تبدیل می‌شوند. یک پنل مدیریت کابل 1U بین هر قطعه تجهیزات حدود 10 تا 15 دلار هزینه دارد و ارزش آن را دارد.
• تست نشدن پس از خاتمه اجرا می شود: الفlways use a basic cable tester on every run after punch-down, before closing up walls or pulling new cables through. Testing each run takes about 30 seconds and immediately reveals any wiring faults, open pairs, or shorts.

خلاصه: روش درست فکر کردن درباره پچ پنل ها و سوئیچ ها

الف پچ پنل شبکه یک ابزار سازمانی برای کابل کشی ساخت یافته است. کاملاً غیرفعال است، نیازی به برق ندارد و به تنهایی عملکرد شبکه صفر را ارائه می دهد. سوئیچ شبکه، مغز فعال شبکه سیمی شماست – بدون آن، هیچ چیز ارتباط برقرار نمی کند. صرف نظر از اینکه از پچ پنل استفاده می کنید، به یک سوئیچ نیاز دارید.

پچ پنل اختیاری است به این معنا که می‌توانید کابل‌ها را مستقیماً روی یک سوئیچ اجرا کنید و به طور کامل از پنل رد شوید. اما برای هر نصب با بیش از تعداد انگشت شماری کابل، پچ پنل هزینه خود را در سازماندهی، انعطاف پذیری و صرفه جویی در زمان پرداخت می کند. یک پچ پنل 24 پورت Cat6 کمتر از 40 دلار هزینه دارد و مدیریت یک سیستم کابل کشی ساخت یافته را برای سال های آینده به طور چشمگیری آسان می کند.

اگر قصد نصب جدیدی دارید، هر دو را بخرید. آنها را با همان دسته کابل ها مطابقت دهید، همه چیز را به وضوح برچسب گذاری کنید، از کابل های پچ باکیفیت بین آنها استفاده کنید و یک زیرساخت شبکه سیمی خواهید داشت که می تواند با حداقل تعمیر و نگهداری به مدت یک دهه یا بیشتر به خانه یا محل کار شما به طور قابل اعتماد خدمت کند.
