کدام کابل برای پچ پنل بهترین است؟ راهنمای کامل

پاسخ کوتاه: گربه6 پرطرفدارترین کابل برای پچ پنل است

وقتی صحبت از آن می شود پچ پنل های شبکه ، کابل جفت تابیده بدون محافظ Cat6 (UTP) رایج ترین انتخاب توصیه شده و پرکاربرد است. برای اکثر محیط های تجاری و شبکه های خانگی. تعادل مناسبی بین عملکرد، هزینه و آینده نگری برقرار می کند. همانطور که گفته شد، بهترین کابل برای راه اندازی پچ پنل خاص شما به سرعت مورد نیاز، طول کابل، شرایط تداخل و بودجه شما بستگی دارد. Cat5e برای شبکه‌های گیگابیتی با بودجه کم کاملاً قابل دوام است، در حالی که Cat6A برای نصب‌های 10GbE یا مراکز داده با چگالی بالا مناسب است.

این راهنما از طریق هر نوع کابل اصلی مورد استفاده در پچ پنل ها می پردازد، تفاوت های فنی را که در واقع در استقرار واقعی مهم هستند توضیح می دهد، و به شما کمک می کند تا یک تصمیم مطمئن و آگاهانه را بدون پیچیدگی بیش از حد اتخاذ کنید.

درک اینکه چگونه انتخاب کابل بر عملکرد وصله پنل شبکه شما تأثیر می گذارد

پچ پنل شبکه یک قطعه سخت افزاری غیرفعال است - سیگنال ها را تقویت یا بازسازی نمی کند. هر اتصالی که از طریق آن برقرار می کنید فقط به اندازه کابل دو طرف است. کابلی که به پشت پچ پنل خود می زنید و سیم پچ که به جلو وصل می کنید، هر دو به کیفیت سیگنال، تأخیر و حداکثر توان انتقال کمک می کنند.

خواص الکتریکی کلیدی که بر اساس دسته کابل متفاوت است عبارتند از:

• تضعیف - از دست دادن سیگنال در طول مسافت. کابل های دسته بالاتر سیگنال های قوی تری را در طول مسیرهای طولانی تر حفظ می کنند.
• Crosstalk (NEXT و FEXT) - تداخل بین جفت سیم های مجاور. Cat6 و Cat6A از پیچش‌های محکم‌تر و جداکننده‌های فیزیکی استفاده می‌کنند تا این میزان را به میزان قابل توجهی کاهش دهند.
• پهنای باند - با اندازه گیری در مگاهرتز، تعیین می کند که کابل چقدر داده می تواند حمل کند. Cat5e 100 مگاهرتز، Cat6 250 مگاهرتز و Cat6A به 500 مگاهرتز می رسد.
• ضرر برگشتی - انرژی سیگنال منعکس شده که می تواند عملکرد را در سرعت های بالا کاهش دهد.

از آنجا که یک پچ پنل نقاط اتصال اضافی را معرفی می کند - پایانه های پانچ در پشت و پورت های RJ45 در جلو - استفاده از دسته کابلی که با دسته بندی رتبه بندی پانل شما مطابقت یا فراتر از آن باشد، ضروری است. برای مثال، مخلوط کردن پچ پنل Cat6A با اجرای افقی Cat5e، بدون در نظر گرفتن اینکه خود پنل برای چه رتبه‌بندی شده است، فوراً سیستم شما را به عملکرد Cat5e محدود می‌کند.

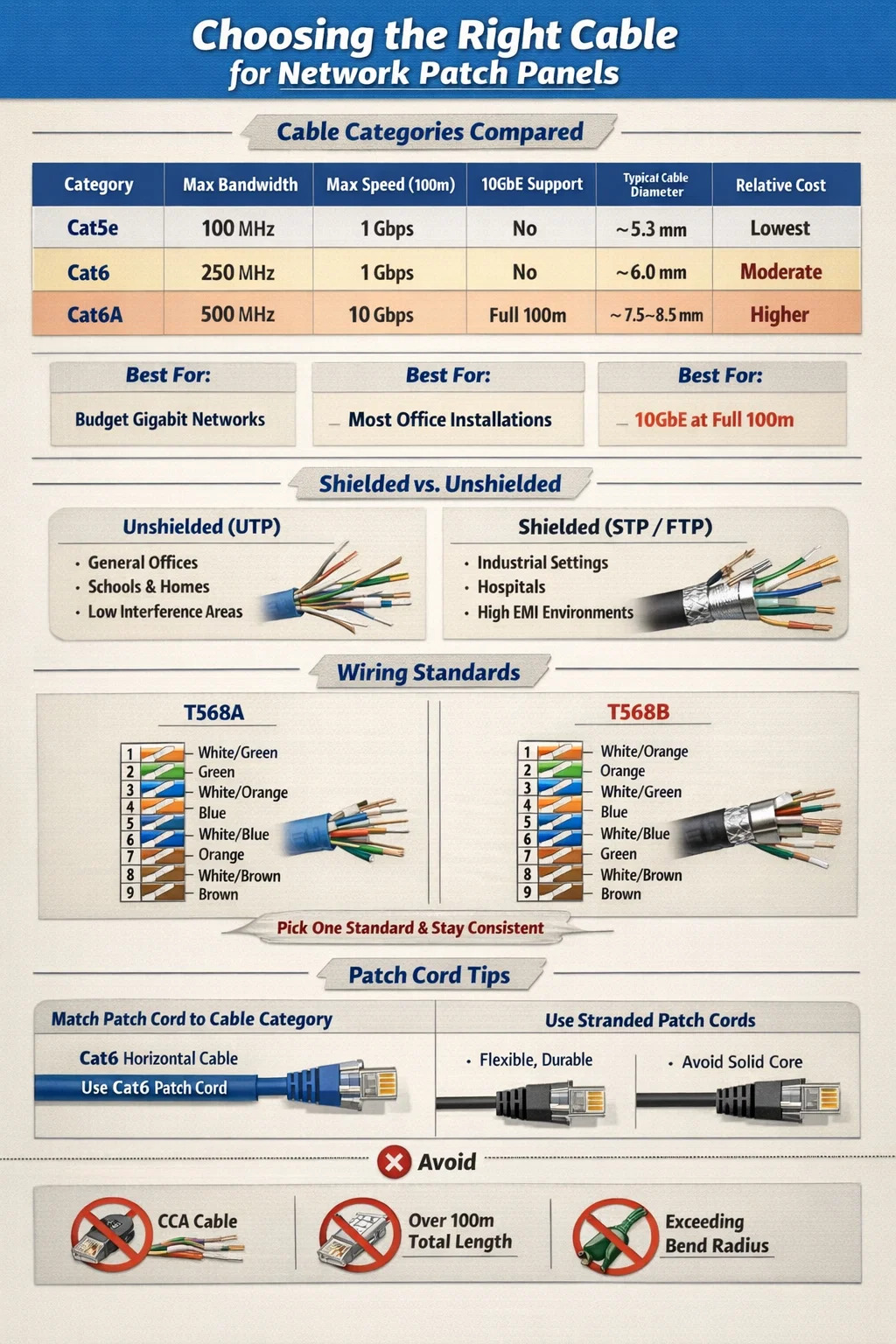

مقایسه دسته‌های کابل: Cat5e در مقابل Cat6 در مقابل Cat6A برای استفاده از Patch Panel

سه دسته ای که بیشتر در محیط های کابل کشی ساخت یافته با آنها روبرو می شوید عبارتند از Cat5e، Cat6 و Cat6A. در اینجا نحوه قرار گرفتن آنها در برابر یکدیگر در مقایسه مستقیم آمده است:

Cat5e: هنوز برای شبکه های گیگابیتی بودجه مرتبط است

Cat5e (تقویت رده 5) استاندارد کابل کشی ساختاریافته غالب در طول دهه 2000 بود و امروزه همچنان در حال استفاده فعال است. این دستگاه از اترنت گیگابیتی (1000BASE-T) در دویدن کامل 100 متری پشتیبانی می کند و هزینه هر پا به میزان قابل توجهی کمتر از Cat6 یا Cat6A است. برای مقاوم‌سازی ساختمان‌های قدیمی‌تر یا اتصال نقاط پایانی کم‌تقاضا مانند تلفن‌های VoIP، دوربین‌های امنیتی یا ایستگاه‌های کاری اولیه، Cat5e با یک پچ پنل دارای رتبه Cat5e کاملاً مناسب است.

محدودیت برای آینده است. Cat5e نمی تواند به طور قابل اعتماد اترنت 10 گیگابیتی را پشتیبانی کند و عملکرد تداخل آن کمتر از Cat6 است. اگر در حال نصب کابل کشی جدید هستید و انتظار دارید زیرساخت شبکه خود را در پنج تا ده سال آینده ارتقا دهید، صرف هزینه کم برای Cat6 منطقی تر است.

Cat6: نقطه شیرین برای اکثر نصب‌های پچ پنل

Cat6 متداول‌ترین کابلی است که برای پروژه‌های کابل‌کشی ساختاریافته جدید که شامل یک پچ پنل شبکه است، مشخص می‌شود. پهنای باند 250 مگاهرتز ظرفیت Cat5e را دو برابر می‌کند، عملکرد تداخل به‌دلیل پیچش‌های جفت محکم‌تر و یک اسپلاین پلاستیکی داخلی (جداکننده) که در بسیاری از ساختارهای Cat6 یافت می‌شود، به طور قابل‌توجهی بهتر است، و از سرعت 10 گیگابیت در ثانیه در مسیرهای کوتاه‌تر تا 55 متر پشتیبانی می‌کند.

برای یک محیط اداری معمولی که در آن به‌طور میانگین 20 تا 40 متر می‌رود، Cat6 به راحتی 10 گیگابایت را اداره می‌کند اگر زیرساخت سوئیچ شما از آن پشتیبانی کند. حق بیمه قیمت نسبت به Cat5e معمولاً است 10-20٪ در هر پا - یک تفاوت کوچک که در طول عمر نصب پرداخت می شود. پچ پنل های Cat6 به طور گسترده در پیکربندی های 24 پورت و 48 پورت در دسترس هستند و با تمام ابزارهای پانچ به سبک استاندارد 110 سازگار هستند.

Cat6A: انتخاب مناسب برای 10GbE در فاصله کامل

Cat6A (Augmented Category 6) استاندارد فعلی توصیه شده برای هر نصبی است که در آن نصب می شود اترنت 10 گیگابیتی باید در یک مسیر افقی 100 متری حفظ شود . با پهنای باند 500 مگاهرتز کار می‌کند، از ساختار محافظ (F/UTP یا S/FTP) یا بدون محافظ با عایق بسیار ضخیم‌تر استفاده می‌کند، و الزامات تداخل خارجی را برآورده می‌کند که Cat6 نمی‌تواند.

مبادله اندازه و وزن فیزیکی است. کابل‌های Cat6A به‌طور قابل‌توجهی ضخیم‌تر هستند - معمولاً 7.5 تا 8.5 میلی‌متر قطر در مقابل 6 میلی‌متر برای Cat6 - که به معنای محاسبات پر کردن مجرای محکم‌تر، سینی‌های کابل سنگین‌تر، و مدیریت شعاع خمش بیشتر است. پچ پنل های Cat6A نیز بزرگتر و گرانتر هستند. با این حال، در مراکز داده، امکانات مراقبت‌های بهداشتی، یا هر محیطی که 10 گیگابایت بر روی دسکتاپ یا سوئیچ‌های لبه استفاده می‌کند، Cat6A انتخاب صحیحی است و به صراحت در TIA-568-C.2 برای برنامه‌های 10GBASE-T مشخص شده است.

کابل شیلد شده در مقابل کابل بدون محافظ: کدامیک با پچ پنل ها بهتر کار می کند؟

یکی از تصمیم‌هایی که بسیاری از نصب‌کنندگان شبکه را سردرگم می‌کند این است که آیا از کابل محافظ (STP/FTP/S/FTP) یا بدون محافظ (UTP) برای اجرای پچ‌پنل استفاده کنند. پاسخ تا حد زیادی به محیط شما بستگی دارد.

هنگامی که کابل بدون محافظ (UTP) تماس مناسبی است

اکثریت قریب به اتفاق نصب پچ پنل شبکه در دفاتر تجاری، مدارس، محیط های خرده فروشی و خانه ها از کابل UTP استفاده می کنند. خاتمه آن آسان تر، انعطاف پذیرتر، سبک تر و ارزان تر از جایگزین های محافظ است. تا زمانی که کابل از منابع با تداخل بالا - مانند بالاست های نور فلورسنت، موتورهای بزرگ، یا کابل برق موازی بیش از 2 متر دور باشد - UTP عملکرد عالی دارد.

استانداردهای TIA-568 به کابل UTP اجازه می دهد تا در فاصله 5 سانتی متری کابل های برق بدون محافظ و در فاصله 12 سانتی متری وسایل روشنایی فلورسنت اجرا شود. این فاصله ها را حفظ کنید و UTP عملکرد تمیز و قابل اعتمادی را بدون پیچیدگی زمین سیستم های محافظ ارائه می دهد.

هنگامی که کابل محافظ ضروری می شود

کابل محافظ در محیط هایی با منابع تداخل الکترومغناطیسی قابل توجه (EMI) انتخاب صحیحی است، از جمله:

• کف سازی با ماشین آلات سنگین برقی
• بیمارستان هایی با مجموعه MRI یا تجهیزات تصویربرداری پرقدرت
• استودیوهای پخش با تجهیزات فرکانس رادیویی
• محیط های صنعتی که کابل باید نزدیک VFD ها (درایوهای فرکانس متغیر) اجرا شود.
• تاسیسات در فضای باز یا نیمه باز در معرض قرار گرفتن در معرض صاعقه

هنگامی که از کابل شیلد شده استفاده می کنید، پچ پنل شما نیز باید شیلد شده و به درستی زمین شود. یک کابل محافظ که به یک پچ پنل غیر زمینی یا بدون محافظ خاتمه داده می شود در واقع می تواند عملکرد بدتری نسبت به UTP داشته باشد. زیرا سپر غیر متصل به عنوان یک آنتن عمل می کند و تداخل را به جای رد کردن آن جمع آوری می کند. کل کانال شیلد شده - کابل، پچ پنل، جک های کیستون و پچ کوردها - باید در یک نقطه به زمین متصل شوند تا موثر باشند.

T568A در مقابل T568B: کدام استاندارد سیم کشی در Patch Panel استفاده شود

هر دو T568A و T568B استانداردهای سیم کشی معتبر TIA/EIA برای پایان دادن به کابل های اترنت در پورت های پانچ پانل پچ هستند. تفاوت عملکرد فنی بین این دو ناچیز است - هر دو سرعت و مسافت یکسانی را پشتیبانی می کنند. قانون مهم این است سازگاری: از استاندارد یکسان در کل نصب استفاده کنید .

T568B بیشتر در تاسیسات تجاری آمریکای شمالی رایج است و توسط اکثر پچ کوردهای از پیش ساخته شده فروخته شده در بازار ایالات متحده استفاده می شود. T568A در تاسیسات دولتی ترجیح داده می شود (که توسط استاندارد TIA-568-C دولت ایالات متحده برای ساختمان های فدرال مشخص شده است) و در اروپا و استرالیا رایج است.

اگر در حال گسترش یا اضافه کردن به یک نصب موجود هستید، همیشه با استاندارد در حال استفاده مطابقت داشته باشید. اختلاط T568A و T568B در یک کانال سرتاسر یکسان، یک اتصال متقاطع ایجاد می کند، نه یک اتصال مستقیم، که از بالا آمدن لینک شما در اکثر سوئیچ ها جلوگیری می کند.

انتخاب پچ کورد: نیمه دیگر معادله کابل پچ پنل

اکثر مردم هنگام فکر کردن به اینکه از چه کابلی با پچ پنل استفاده کنند، کاملاً روی کابل افقی تمرکز می کنند، اما پچ کورد که پورت پانل را به سوئیچ شما متصل می کند به همان اندازه مهم است. یک پچ کورد که از دسته کابل افقی شما پایین تر است، یک گلوگاه در نقطه اتصال ایجاد می کند.

دسته وصله سیم را با کابل افقی خود مطابقت دهید

اگر Cat6 را روی پچ پنل خود اجرا کرده اید، از پچ کوردهای Cat6 در جلو استفاده کنید. استفاده از پچ کوردهای Cat5e در پنل Cat6 و کابل افقی Cat6، کانال را به عملکرد Cat5e محدود می کند. همین امر در مورد Cat6A نیز صدق می کند - همیشه از پچ کوردهای دارای رتبه Cat6A با پچ پنل Cat6A و کابل کشی افقی استفاده کنید.

طول سیم پچ استاندارد برای اتصال پچ پنل به سوئیچ ها معمولاً می باشد 0.5 متر، 1 متر، 2 متر یا 3 متر . سیم های کوتاه تر از دست دادن سیگنال را کاهش می دهند و رک شما را مرتب نگه می دارند. از خرید پچ‌کوردهای ارزان قیمت از تامین‌کنندگان تأیید نشده خودداری کنید - پچ‌کوردهای بی کیفیت با پیچش‌های جفت شل یا کانکتورهای نامرغوب یکی از شایع‌ترین دلایل خرابی متناوب پیوند و کاهش توان عملیاتی در سیستم‌های کابل‌کشی ساخت‌یافته خوب هستند.

وصله سیم هادی در مقابل هادی جامد

سیم های پچ از هادی های رشته ای (چند سیم نازک به هم پیچیده شده اند) به جای هادی های جامد استفاده می کنند. کابل رشته ای انعطاف پذیرتر است و در برابر خستگی فیزیکی ناشی از خم شدن و حرکت مکرر مقاوم است، و آن را برای مسیرهای کوتاه و مکرر بین پچ پنل و سوئیچ ایده آل می کند. کابل هادی جامد - که برای اجراهای افقی استفاده می شود - سفت تر است و در صورت خم شدن مکرر در داخل ترک می خورد.

هرگز از کابل هادی جامد به عنوان سیم وصله استفاده نکنید. در ابتدا کار خواهد کرد، اما هادی های داخلی پس از درج مکرر دوشاخه و جابجایی کابل، خسته شده و از کار می افتند.

کابل فیبر نوری و پچ پنل: یک دسته متفاوت

همه پچ پنل ها از کابل اترنت مسی استفاده نمی کنند. پچ پانل های فیبر نوری - که به آنها پانل های توزیع فیبر یا محفظه های فیبر نیز می گویند - برای کابل کشی ستون فقرات بین اتاق های تجهیزات، اتصالات بین ساختمانی و اتصالات مرکز داده با چگالی بالا استفاده می شود. آنها عملکرد متفاوتی نسبت به پچ پنل های مسی دارند و به شیوه های مدیریت کابل کاملاً متفاوتی نیاز دارند.

چند حالته در مقابل فیبر تک حالته در پچ پنل

پچ پنل های فیبر فیبر چند حالته یا تک حالته را می پذیرند و نمی توان آنها را تعویض کرد. انتخاب بستگی به فاصله انتقال و کاربرد شما دارد:

• فیبر چند حالته OM3 پشتیبانی از 10GbE تا 300 متر و 40GbE تا 100 متر. از یک هسته 50 میکرونی استفاده می کند و در برنامه های اصلی دانشگاه و مرکز داده رایج است.
• فیبر چند حالته OM4 10GbE تا 550 متر و 100GbE تا 150 متر گسترش می یابد. این استاندارد چند حالته ترجیحی برای تاسیسات جدید مرکز داده است.
• فیبر تک حالته OS2 از انتقال در فواصل تا 10 کیلومتر و فراتر پشتیبانی می کند، که آن را برای دویدن در بین ساختمان ها یا محوطه دانشگاه ضروری می کند.

پچ پنل های فیبر دستگاه های غیرفعال هستند که نقاط پایان سازمان یافته را برای اجرای فیبر فراهم می کنند. پچ‌کوردهای فیبر واقعی که تجهیزات را به پانل متصل می‌کنند باید از انواع اتصالات منطبق (LC، SC، MPO/MTP) و انواع فیبر منطبق استفاده کنند. اتصال یک پچ کورد چند حالته به فیبر تنه تک حالته منجر به از دست دادن شدید درج و یک پیوند غیرعملکردی می شود.

اشتباهات رایج هنگام انتخاب کابل برای پچ پنل های شبکه

حتی نصاب های باتجربه شبکه هنگام انتخاب و نصب کابل برای سیستم های پچ پنل خطاهای قابل اجتنابی مرتکب می شوند. اینها اشتباهاتی هستند که بیشتر در عیب یابی در دنیای واقعی ظاهر می شوند:

استفاده از کابل CCA (آلومینیوم با روکش مس).

کابل CCA - که از هادی های آلومینیومی پوشیده شده با یک لایه نازک مسی استفاده می کند - با قیمت های بسیار پایین تری نسبت به کابل مسی اصلی فروخته می شود و اغلب به عنوان کابل اترنت استاندارد به صورت آنلاین به اشتباه برچسب گذاری می شود. کابل CCA هرگز نباید در نصب پچ پنل استفاده شود. آلومینیوم مقاومت الکتریکی بالاتری نسبت به مس دارد، در نقاط پایانی سریعتر خورده می شود و استانداردهای TIA-568 یا ISO/IEC 11801 را برآورده نمی کند. بسیاری از خرابی‌های شبکه که به پایداری ضعیف لینک، از دست دادن بیش از حد بسته، یا دستگاه‌های PoE (تقویت برق از طریق اترنت) به طور قابل اعتماد روشن نمی‌شوند، ناشی از کابل CCA است. کابل را فقط از تامین کنندگان معتبری خریداری کنید که می توانند تایید ETL یا UL هادی های مس خالص را ارائه دهند.

بیش از طول کانال 100 متری

استاندارد TIA-568 حداکثر پیوند دائمی (دوران افقی) 90 متر را مشخص می کند که 10 متر باقیمانده به کابل های پچ در هر انتها اختصاص داده می شود که طول مجموع کانال 100 متر را ارائه می دهد. بسیاری از نصاب ها 100 متر را به عنوان حد اجرای افقی در نظر می گیرند و سپس پچ کوردها را در بالا اضافه می کنند و مشخصات کانال کل را از بین می برند. یک مسیر افقی 95 متری به همراه دو پچ کورد 3 متری در مجموع 101 متر است - از نظر فنی خارج از مشخصات فنی و به طور بالقوه در سرعت های گیگابیت غیر قابل اعتماد.

عدم تطابق رده کابل و پچ پنل

نصب کابل Cat6A روی پچ پنل دارای رتبه Cat6 از دستیابی به یک کانال معتبر Cat6A جلوگیری می کند. پانل پایین ترین جزء در لینک است و ویژگی های عملکرد آن سقف را برای کل اجرا تعیین می کند. هنگام انتخاب پچ پنل، همیشه با دسته کابل مطابقت داشته باشد یا از آن فراتر رود. استفاده از پنل Cat6A با کابل Cat6 قابل قبول است - پنل بیش از حد مشخص است، که پول را هدر می دهد اما به عملکرد آسیب نمی رساند. برعکس آن قابل قبول نیست.

نادیده گرفتن شعاع خمش در حین نصب

کابل اترنت دارای حداقل شعاع خمشی است که در هنگام نصب باید رعایت شود. برای Cat6 UTP، حداقل شعاع خمش معمولاً است چهار برابر قطر خارجی کابل ، or approximately 24 mm. Cat6A requires a larger bend radius due to its thicker construction. Tight bends deform the pair twists inside the cable, increasing crosstalk and degrading signal quality — sometimes enough to prevent certification testing from passing.

چگونه کابل مناسب را برای سناریوی پچ پنل خاص خود انتخاب کنید

به جای اعمال یک توصیه کلی، در اینجا یک راهنمای تصمیم گیری عملی بر اساس سناریوهای استقرار رایج وجود دارد:

• شبکه کوچک اداری یا خانگی با سوئیچینگ تا 1 گیگابیت بر ثانیه: Cat5e UTP با پچ پنل Cat5e. مقرون به صرفه، کاملاً کافی و آسان برای خاتمه دادن. نیازی به ارتقا نیست مگر اینکه قصد داشته باشید به سوییچ های 10 گیگابایتی بروید.
• نصب دفتر تجاری جدید پیش بینی می شود 10 سال طول بکشد: Cat6 UTP با پچ پنل Cat6. فضای هد را برای 10 گیگابایت در دوره های کوتاه فراهم می کند و عملکرد نویز برتر را در مقایسه با Cat5e ارائه می دهد.
• مرکز داده یا محیط با چگالی بالا با 10 گیگابیت به رک: Cat6A UTP (یا F/UTP در صورت نگرانی EMI) با پچ پنل Cat6A. این تنها گزینه مسی است که از 10 گیگابیت در مسیرهای 100 متری کامل پشتیبانی می کند.
• پیوندهای ستون فقرات بین ساختمانی یا پردیس: فیبر تک حالته OS2 با کانکتورهای LC و پچ پنل فیبر. اترنت مسی برای دویدن بیش از 100 متر مناسب نیست.
• محیط صنعتی با ماشین آلات سنگین الکتریکی: کابل شیلددار Cat6A F/UTP یا S/FTP با یک وصله پانل شیلددار و متصل به زمین. اتصال زمین مناسب در پانل الزامی است.
• پردیس مراقبت های بهداشتی یا آموزشی با PoE مختلط و الزامات داده: Cat6A UTP، که نیازهای تحویل توان بالاتر PoE (90 وات IEEE 802.3bt) را با افزایش گرمای کمتر نسبت به Cat6 در کابل‌های بسته‌شده برطرف می‌کند.

تست و تایید نصب کابل پچ پنل شما

انتخاب دسته کابل مناسب فقط نیمی از کار است. کابل Cat6 که به طور نادرست قطع شده است - با انحراف بیش از حد جفت در قسمت پایین، خم شدن شدید در نزدیکی پانل، یا استاندارد سیم‌کشی نامتناسب - حتی اگر از کابل مناسب استفاده شده باشد، سطح عملکرد Cat6 را برآورده نمی‌کند. نصب و راه اندازی کابل کشی ساخت یافته حرفه ای با یک تستر گواهینامه کابل تأیید می شود، نه فقط یک تستر تداوم اولیه.

آزمایش‌کننده‌های گواهی کابل از تولیدکنندگانی مانند Fluke Networks (DSX-8000)، IDEAL Networks یا Softing اندازه‌گیری‌هایی از جمله از دست دادن ورودی، NEXT، FEXT، تلفات برگشتی و تأخیر انتشار را در محدوده فرکانس کامل دسته کابل انجام می‌دهند. صدور گواهینامه کانال Cat6 نیاز به عبور تمام پارامترها تا 250 مگاهرتز دارد. Cat6A به 500 مگاهرتز نیاز دارد. گزارش گواهینامه گذرا تنها تاییدیه قابل اعتمادی است که نشان می دهد ترکیب کابل و پچ پنل شما همانطور که مشخص شده است عمل می کند. .

برای نصب‌های کوچک‌تر DIY، یک آزمایش‌کننده نقشه‌برداری سیم پایه اتصالات صحیح پین را تأیید می‌کند و جفت‌های تقسیم شده، بازها و شورت‌ها را شناسایی می‌کند - رایج‌ترین خطاهای پانچ به پایین. در حالی که این کارایی را تایید نمی کند، اشتباهات سیم کشی را قبل از اتصال تجهیزات تشخیص می دهد.
