دو نوع پچ پنل چیست؟

دو نوع پچ پنل: پاسخ مستقیم

دو نوع اصلی پچ پنل ها هستند پچ پنل سیمی (ثابت) و پچ پنل های مدولار (کی استون). . این دو دسته اساس کابل کشی ساخت یافته را تقریباً در هر مرکز داده، اتاق سرور و نصب شبکه تجاری تشکیل می دهند. درک تفاوت بین آنها قبل از خرید یک پچ پنل شبکه یا طراحی یک طرح کابل کشی ضروری است، زیرا انتخاب اشتباه می تواند هزینه، انعطاف ناپذیری یا مشکلات عملکرد غیر ضروری را ایجاد کند.

یک پچ پنل سیمی همراه با کابل هایی است که قبلاً در کارخانه به پشت پنل ختم شده اند. از سوی دیگر، یک پچ پنل مدولار به عنوان یک قاب خالی ارائه می‌شود که جک‌های کیستون قابل تعویض را می‌پذیرد و به نصب کننده اجازه می‌دهد تا انواع رابط‌ها، دسته‌ها و حتی انواع رسانه‌ها را در یک پنل انتخاب کند. هر دو یک عملکرد اصلی را انجام می دهند - سازماندهی و مسیریابی اتصالات شبکه - اما این کار را به روش های اساسی متفاوت انجام می دهند و با سناریوهای استقرار متفاوت مطابقت دارند.

پچ پانل های سیمی: از قبل خاتمه یافته و آماده استقرار

یک پچ پنل سیمی، که گاهی اوقات پچ پنل ثابت یا پانچ داون نامیده می‌شود، دارای پورت‌های عقب آن با بلوک‌های پانچ داون به سبک ۱۱۰ یا کانکتورهای مشابه است. کابل از میدان خارج می شود - پریزهای دیوار، سینی کابل، جعبه های کف - با استفاده از یک ابزار پانچ به طور مستقیم روی این بلوک ها سوراخ می شوند. جلوی پنل پورت های استاندارد RJ45 را نشان می دهد که در آن کابل های پچ کوتاه تجهیزات را به بقیه شبکه متصل می کنند.

این نوع پچ پنل شبکه، کار سنتی کابل کشی ساخت یافته است. به طور گسترده در دسترس است تنظیمات 24 پورت و 48 پورت و اکثر مدل ها 1U یا 2U از فضای قفسه را اشغال می کنند. گزینه‌های استاندارد برای عملکرد Cat5e، Cat6 یا Cat6A رتبه‌بندی می‌شوند و پنل‌های Cat6A قادر به پشتیبانی هستند. اترنت 10 گیگابیت در فواصل تا 100 متر .

مزایای پچ پنل های سیمی

• هزینه اولیه کمتر برای هر پورت در مقایسه با جایگزین های مدولار
• کیفیت پایان ثابت در سطح کارخانه در همه پورت ها
• فرآیند نصب ساده تر برای استقرار یکنواخت در مقیاس بزرگ
• قابلیت اطمینان اثبات شده در محیط هایی با هزاران پورت نصب شده
• در دسترس بودن گسترده از فروشندگان از جمله Panduit، Leviton، Belden، و CommScope

محدودیت های پچ پنل های سیمی

اشکال اصلی عدم انعطاف است. هر پورت روی یک پانل سیمی از نوع اتصال یکسانی است. اگر به ترکیبی از پورت‌های مسی Cat6 در کنار اتصالات فیبر یا کواکس نیاز دارید، نمی‌توانید در یک پانل سیمی به آن برسید. علاوه بر این، اگر یک پورت آسیب ببیند، تعویض آن معمولاً به معنای تعویض یا پایان مجدد کل پانل یا حداقل آن بلوک است. برای محیط هایی که الزامات کابل کشی به طور مکرر تغییر می کند، این سختی به یک مشکل عملیاتی واقعی تبدیل می شود.

پچ پنل‌های سیمی برای استقرار اداری بزرگ، شبکه‌های مدرسه و محیط‌های صنعتی مناسب‌تر هستند صدها لوله مسی یکسان باید به سرعت و مقرون به صرفه خاتمه داده شود. یک پنل سیمی 48 پورت Cat6 می تواند کمتر از 30 تا 80 دلار هزینه داشته باشد که آن را برای پروژه های حساس به بودجه جذاب می کند.

پچ پنل های مدولار: انعطاف پذیر و آماده برای آینده

پچ پنل مدولار یک شاسی خالی است که معمولاً در فریم های 12، 24 یا 48 پورت ارائه می شود و برای پذیرش جک های کیستون جداگانه طراحی شده است. هر شکاف در قاب می‌تواند نوع متفاوتی از جک را در خود جای دهد - Cat5e، Cat6، Cat6A، فیبر LC، فیبر SC، نوع F کواکسیال یا حتی ماژول‌های کیستون USB یا HDMI. این باعث می‌شود پچ پنل شبکه مدولار همه‌کاره‌ترین گزینه موجود در کابل‌کشی ساخت‌یافته امروزی باشد.

نصب شامل اتصال جک های کیستون انتخابی به قاب پانل و سپس پایان دادن به هر جک به صورت جداگانه است. خود جک ها بسته به مدل جک انتخابی می توانند پانچ شده، بدون ابزار یا از قبل خاتمه شوند. پس از نصب، جلوی هر جک رابط پورت مناسب را به کاربر ارائه می دهد.

مزایای پچ پنل های مدولار

• انعطاف پذیری کامل برای ترکیب انواع کانکتورها در یک پانل واحد
• تعمیرات آسان در سطح پورت: یک جک کیستون آسیب دیده را بدون تعویض کل پانل تعویض کنید
• مقیاس پذیری - با یک پانل نیمه پرجمعیت شروع کنید و با افزایش نیاز، پورت ها را اضافه کنید
• با تعویض ماژول های کیستون به دسته های دارای رتبه بالاتر، از ارتقاهای آینده پشتیبانی می کند
• ایده آل برای مراکز داده، نصب AV، و محیط های چند رسانه ای

محدودیت های پچ پنل های مدولار

پانل های ماژولار هزینه بیشتری برای هر پورت دارند. یک قاب پانل کیستون ماژولار با کیفیت 24 پورت به تنهایی ممکن است 20 تا 50 دلار هزینه داشته باشد و هر جک کیستون Cat6A می تواند 5 تا 15 دلار دیگر برای هر پورت اضافه کند. برای یک پنل مدولار Cat6A با 48 پورت کاملاً پرجمعیت، کل هزینه قطعات می‌تواند افزایش یابد 300 تا 600 دلار یا بیشتر ، در مقایسه با کمتر از 100 دلار برای یک پانل سیمی معادل. زمان کار نیز بیشتر است، زیرا هر جک باید به صورت جداگانه خاتمه یافته و در جای خود محکم شود.

ثبات عملکرد همچنین به کیفیت جک‌های کیستون انتخاب شده بستگی دارد. مخلوط کردن جک‌های شخص ثالث با کیفیت پایین در یک قاب پانل مارک دار می‌تواند باعث ایجاد تداخل متناقض و اندازه‌گیری‌های تلفات درج شود، که احتمالاً در آزمایش‌های گواهی‌نامه کانال شکست می‌خورد. همیشه در صورت امکان از جک‌ها و فریم‌های سیستم تست شده و تایید شده همان سازنده استفاده کنید.

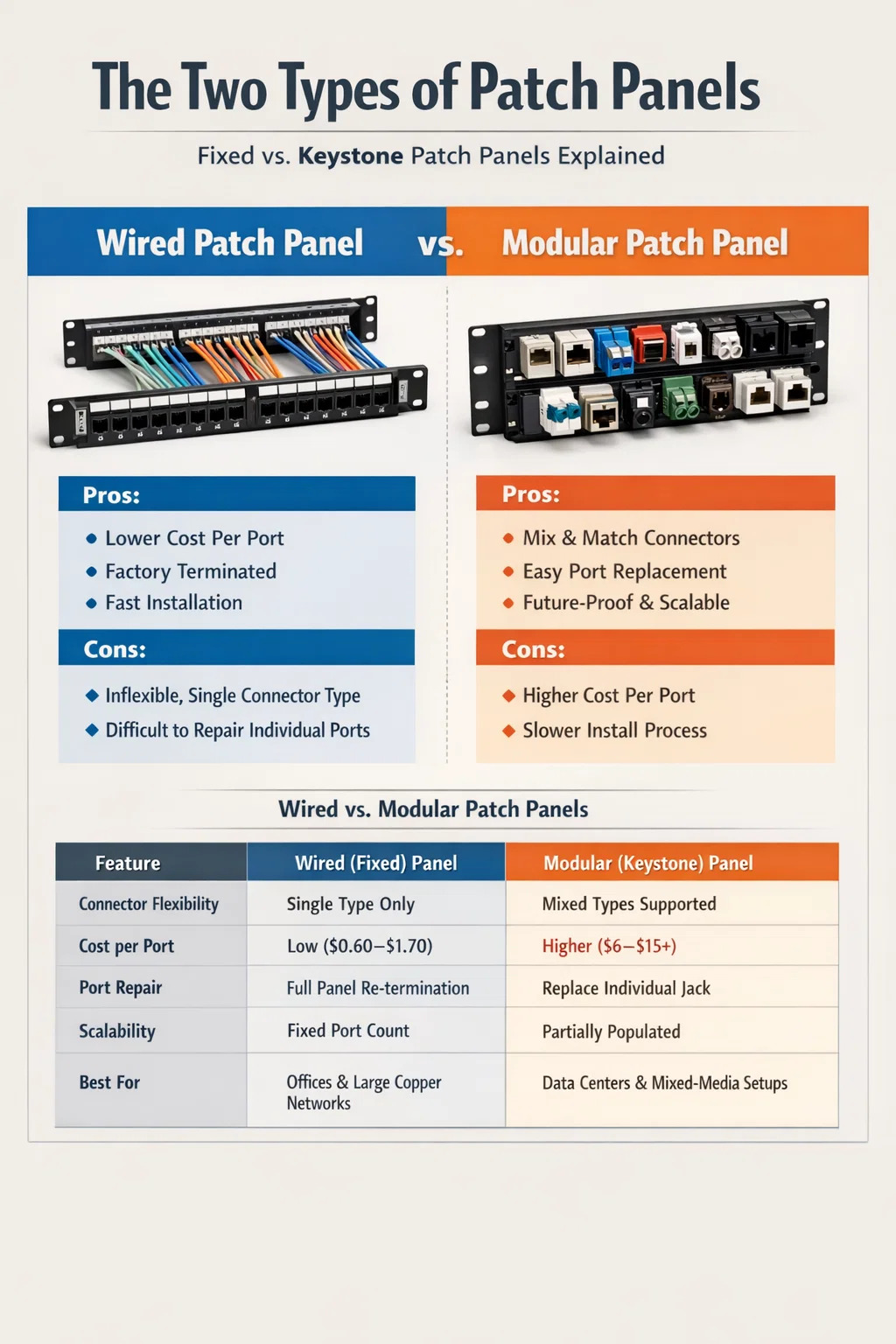

مقایسه کنار هم: پچ پنل سیمی در مقابل ماژولار

جدول زیر تفاوت های کلیدی را خلاصه می کند تا به شما کمک کند تصمیم بگیرید کدام نوع پچ پنل شبکه با نیازهای پروژه شما مطابقت دارد.

نحوه انتخاب درست پچ پنل شبکه برای پروژه شما

انتخاب بین پچ پنل شبکه سیمی و مدولار به چهار عامل عملی بستگی دارد: بودجه، تنوع رسانه، رشد پیش‌بینی‌شده و انتظارات نگهداری. هیچ گزینه برتر جهانی وجود ندارد - هر دو نوع هر روز با موفقیت در نصب های حرفه ای مستقر می شوند.

پروژه های بودجه محور

اگر پروژه شامل خاتمه می شود 100 یا بیشتر مسی از همان دسته و cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

محیط های مختلط و مرکز داده

مراکز داده به طور معمول اترنت مسی، پیوندهای فیبر، و گاهی اوقات اتصالات کواکسیال یا صوتی را در یک رک ترکیب می کنند. یک پچ پنل شبکه ماژولار همه اینها را در یک قاب 1U کنترل می کند، رک را مرتب نگه می دارد و تعداد پنل های مورد نیاز را کاهش می دهد. بسیاری از مراکز داده سازمانی روی پانل‌های مدولار استانداردسازی می‌کنند، زیرا می‌توانند پورت‌های فیبر جداگانه را از 1G LC به 10G LC یا 25G LC به سادگی با تعویض ماژول‌های کیستون، بدون اجرای مجدد کابل‌ها یا تعویض کل پانل‌ها، ارتقا دهند.

تعمیر و نگهداری و قابلیت سرویس دهی طولانی مدت

در محیط‌هایی با پورت‌های زیاد - فضاهای کار مشترک، مراکز تجاری هتل، مکان‌های رویداد - جک‌های کیستون فردی از چرخه‌های مکرر پلاگین و پلاگین آزار فیزیکی می‌گیرند. یک پنل ماژولار به تکنسین اجازه می دهد تا جک فرسوده را در کمتر از دو دقیقه، با هزینه قطعات 5 تا 10 دلار، بدون ایجاد اختلال در اتصالات دیگر، تعویض کند. همان تعمیر در پانل سیمی نیاز به سوراخ کردن مجدد یک بلوک یا تعویض کل مجموعه پانل دارد که می تواند به این معنی باشد 30-60 دقیقه از کار افتادگی در هر حادثه

تصحیح آینده و ارتقاهای فناوری

استانداردهای شبکه تکامل می یابد. Cat6A اکنون حداقل توصیه شده برای نصب های تجاری جدید در TIA-568.2-D است و 10GBase-T حتی در محیط های SMB به طور فزاینده ای رایج است. اگر امروز یک پنل Cat6 سیمی نصب می کنید و در عرض سه سال به عملکرد Cat6A نیاز دارید، کل پنل را جایگزین می کنید. با یک پنل ماژولار، جک های کیستون را در حالی که قاب را نگه می دارید تعویض می کنید. این تمایز در کمد 24 پورت اهمیت کمتری دارد، اما در a قابل توجه است مرکز داده 10 رک با 480 پورت .

فراتر از دو نوع اصلی: وصله پانل زاویه دار، شیلددار و خالی

در حالی که سیمی و مدولار دو مقوله اساسی هستند، هر دو نوع در انواع خاصی عرضه می شوند که نیازمندی های نصب خاصی را برآورده می کنند.

پچ پنل های زاویه دار

پچ پانل های زاویه دار درگاه های جلویی را 45 درجه کج می کنند و کابل های پچ را به جای مستقیم به سمت جلوی قفسه به طرفین هدایت می کنند. این به طور چشمگیری تنش شعاع خمشی روی کابل های پچ را کاهش می دهد و قفسه های با چگالی بالا را به طور قابل توجهی تمیزتر نگه می دارد. پانل های زاویه دار در هر دو فرمت سیمی و مدولار موجود هستند و معمولاً در ترتیبات سوئیچینگ بالای رک که مدیریت کابل بسیار مهم است استفاده می شود. برخی از طرح‌ها فقط ردیف پایین پورت‌ها را زاویه می‌دهند و یک طرح هیبریدی تخت/زاویه‌دار برای حداکثر چگالی ایجاد می‌کنند.

پچ پنل های محافظت شده (STP).

در محیط‌هایی با تداخل الکترومغناطیسی قابل توجه - طبقه‌های تولیدی، امکانات پخش، اتاق‌های تصویربرداری پزشکی - کابل‌کشی جفت تابیده محافظ (STP) به یک پچ پانل محافظ برای حفظ تداوم محافظ کابل در سراسر پیوند نیاز دارد. یک وصله پانل شبکه محافظت شده شامل محفظه های پورت فلزی و یک نوار اتصال به زمین است که به مسیر زمین رک متصل می شود. استفاده از یک پانل بدون محافظ با کابل STP، سپر پنل را می شکند و هدف آن را کاملاً از بین می برد. پانل های محافظ در هر دو نوع سیمی و مدولار در دسترس هستند، اگرچه هزینه ای تقریباً در بر دارند. 30 تا 50 درصد نسبت به مدل های بدون محافظ معادل .

پچ پنل های خالی

پچ پنل های خالی اصلاً پورت ندارند. آنها صرفاً برای مدیریت قفسه استفاده می شوند - پر کردن فضاهای خالی 1U برای بهبود جریان هوا، مسدود کردن گرد و غبار یا ارائه یک سطح برچسب برای مستندات. پنل‌های خالی در حالی که جزء توزیع داده‌های کاربردی نیستند، در هر قفسه‌ای که به خوبی سازمان‌دهی شده است، یک لمس تکمیلی حرفه‌ای هستند و در اینجا به آنها اشاره می‌شود، زیرا اغلب در کنار پچ‌پنل‌های کاربردی در کاتالوگ‌های فروشنده گروه‌بندی می‌شوند و می‌توانند برای خریدارانی که برای اولین‌بار خرید می‌کنند، سردرگم شوند.

تراکم بندر، واحدهای رک و ملاحظات مدیریت کابل

هر دو نوع پچ پنل باید نه تنها بر اساس نوع رابط بلکه بر اساس نحوه قرار گرفتن آنها در طرح کلی رک ارزیابی شوند. یک رک استاندارد 19 اینچی EIA فراهم می کند 42U فضای قابل استفاده . انتخاب ضعیف پنل می تواند واحدهای رک را هدر دهد، کابوس مدیریت کابل ایجاد کند و عیب یابی را دردناک کند.

یک پچ پنل سیمی 1U 48 پورت پورت ها را محکم بسته بندی می کند و فضای افقی کمی برای گیره های مدیریت کابل باقی می گذارد. بسیاری از نصاب‌ها هر پانل 48 پورت را با یک مدیر کابل افقی 1U مستقیماً در زیر آن جفت می‌کنند، که 2U را در هر پانل قربانی می‌کنند اما قابلیت نگهداری طولانی مدت را به طرز چشمگیری بهبود می‌بخشند. یک پنل 24 پورت در 1U فضای تنفس افقی بیشتری را بین پورت ها ایجاد می کند و برچسب زدن و ردیابی کابل های جداگانه را بدون ایجاد اختلال در اتصالات مجاور آسان تر می کند.

برای پانل‌های مدولار، عمق اضافی مورد نیاز برخی از طراحی‌های جک کیستون باید در برابر فاصله عقب قفسه بررسی شود. برخی از کیستون های Cat6A 2 تا 3 اینچ در پشت صفحه پانل گسترش می یابند، و در محفظه های دیواری با عمق کم با عمق تنها 12 تا 14 اینچ، این می تواند نصب را از نظر فیزیکی بدون برنامه ریزی قبلی دقیق غیرممکن کند.

رویه‌های برچسب‌گذاری و مستندسازی

صرف نظر از نوع پانل، برچسب گذاری مناسب به اندازه خود سخت افزار مهم است. بهترین روش صنعت مستلزم آن است که هر پورت با یک شناسه منحصر به فرد برچسب گذاری شود که به یک برنامه زمانی کابلی که نقطه مبدا، مقصد، دسته کابل، تاریخ نصب و مرجع نتیجه آزمایش را مستند می کند، نگاشت می شود. اکثر پچ پنل های با کیفیت شامل یک کانال نوار برچسب در زیر یا بالای پورت ها هستند. استفاده از سیستم‌های برچسب‌گذاری Brady، HellermannTyton یا مشابه با برچسب‌های هیت شرینک یا خود لایه‌بندی، شناسه‌ها را خوانا نگه می‌دارد. 10 سال حتی در محیط های گرد و غبار یا مرطوب.

بهترین روش های نصب برای هر دو نوع پنل

صرف نظر از اینکه کدام نوع پچ پنل شبکه را انتخاب می کنید، مجموعه ای از روش های نصب ثابت تضمین می کند که عملکرد کانال با مشخصات رتبه بندی شده مطابقت دارد یا فراتر می رود.

• پیچش جفت را در فاصله 13 میلی متری نقطه پایانی حفظ کنید برای به حداقل رساندن تداخل، به ویژه در نصب های Cat6A.
• حداقل 12 اینچ از حلقه سرویس را پشت پانل بگذارید تا امکان خاتمه مجدد بدون کشیدن کابل جدید فراهم شود.
• هرگز از حداقل شعاع خم شدن کابل تجاوز نکنید - معمولاً 4 برابر قطر کابل برای بدون محافظ و 8 برابر برای محافظ.
• از یک ابزار پانچ داون کالیبره شده برای سطح ضربه صحیح برای نوع بلوک (110 در مقابل کرون) استفاده کنید.
• قبل از اینکه نصب را امضا کنید، هر کانال را با یک تستر میدانی معتبر (Fluke DSX، IDEAL SignalTEK یا معادل آن) مطابق با استانداردهای TIA-568 یا ISO/IEC 11801 آزمایش کنید.
• گزارش های تست را به صورت الکترونیکی ذخیره کنید و آنها را به برنامه کابل برای هر پورت در سیستم پیوند دهید.
• هنگام استفاده از پانل های مدولار، تأیید کنید که جک کیستون و قاب پانل از همان سیستم آزمایش شده هستند تا از هر گونه ضمانت یا گواهی سازنده محافظت شود.

پیروی از این مراحل، یک پچ پنل را از یک خرید سخت افزاری ساده به یک مؤلفه زیرساختی مستند و قابل تأیید تبدیل می کند که به طور قابل اعتمادی از شبکه پشتیبانی می کند. 15-25 سال - چرخه عمر معمول یک سیستم کابل کشی ساخت یافته نصب شده بر اساس استانداردهای فعلی.

اشتباهات رایج هنگام انتخاب پچ پنل

حتی نصاب های باتجربه گهگاه خطاهای انتخابی را مرتکب می شوند که ماه ها یا سال ها پس از استقرار اولیه مشکل ایجاد می کند. موارد زیر رایج ترین و قابل اجتناب ترین هستند.

عدم تطابق دسته پنل با دسته کابل

نصب کابل Cat6A و پایان دادن به آن بر روی پانل دارای رتبه Cat6، عملکرد کانال را به Cat6 محدود می کند. ضعیف ترین جزء در کانال، عملکرد رتبه بندی کل پیوند را تعیین می کند. اگر از Cat6A برای پشتیبانی از 10GBase-T یا 25GBase-T استفاده می‌کنید، هر مؤلفه (کابل، پچ پنل، جک کیستون و پچ کورد) باید دارای رتبه Cat6A باشد.

نادیده گرفتن مدیریت کابل عقب

پشت یک پانل 48 پورت پرجمعیت می تواند 48 کابل مجزا را در خود جای دهد. بدون راهنماهای مناسب مدیریت کابل عقب، قلاب‌های J یا قرقره‌های کابل، این مسیرها به توده‌ای درهم تبدیل می‌شوند که افزودن‌ها، جابجایی‌ها و تغییرات آینده (MAC) را به طور غیرضروری دشوار می‌کند و خطر آسیب تصادفی کابل را در طول کار تعمیر و نگهداری غیرمرتبط افزایش می‌دهد.

خرید قطعات غیر سیستمی برای صرفه جویی در هزینه

استفاده از قاب پنل Panduit با جک‌های کیستون بی‌نام تجاری، یا مخلوط کردن پچ پنل‌های Cat6 با کابل Cat6A از سازنده‌های مختلف، ضمانت سیستم آزمایش‌شده را زیر پا می‌گذارد. سازندگانی مانند Panduit، Leviton، Belden، CommScope و Legrand اجزای خود را به عنوان سیستم تایید می کنند و این گواهی تنها زمانی معتبر است که اجزای یک خانواده با هم استفاده شوند. ترکیب برندها برای صرفه جویی 2 تا 5 دلار در هر پورت می تواند ضمانت 25 ساله سیستم را به میزان قابل توجهی بیشتر از پس انداز باطل کند.

دست کم گرفتن الزامات تعداد بندر

یک قانون کلی رایج در طراحی کابل کشی تجاری، برنامه ریزی برای آن است 20 تا 30 درصد پورت بیشتر از آنچه در حال حاضر مورد نیاز است . سازمان‌ها رشد می‌کنند، ایستگاه‌های کاری تکثیر می‌شوند و دستگاه‌های IoT تکثیر می‌شوند. تمام شدن پورت‌های پچ پنل یا نصب پنل جدید در رک یا طراحی مجدد کامل را مجبور می‌کند – که هر دو از نصب یک پنل بزرگ‌تر یا پانل‌های اضافی از ابتدا مخرب‌تر و گران‌تر هستند.
