برای نصب پچ پنل به چه ابزارهایی نیاز دارم؟

ابزارهایی که برای نصب پچ پنل نیاز دارید: یک پاسخ مستقیم

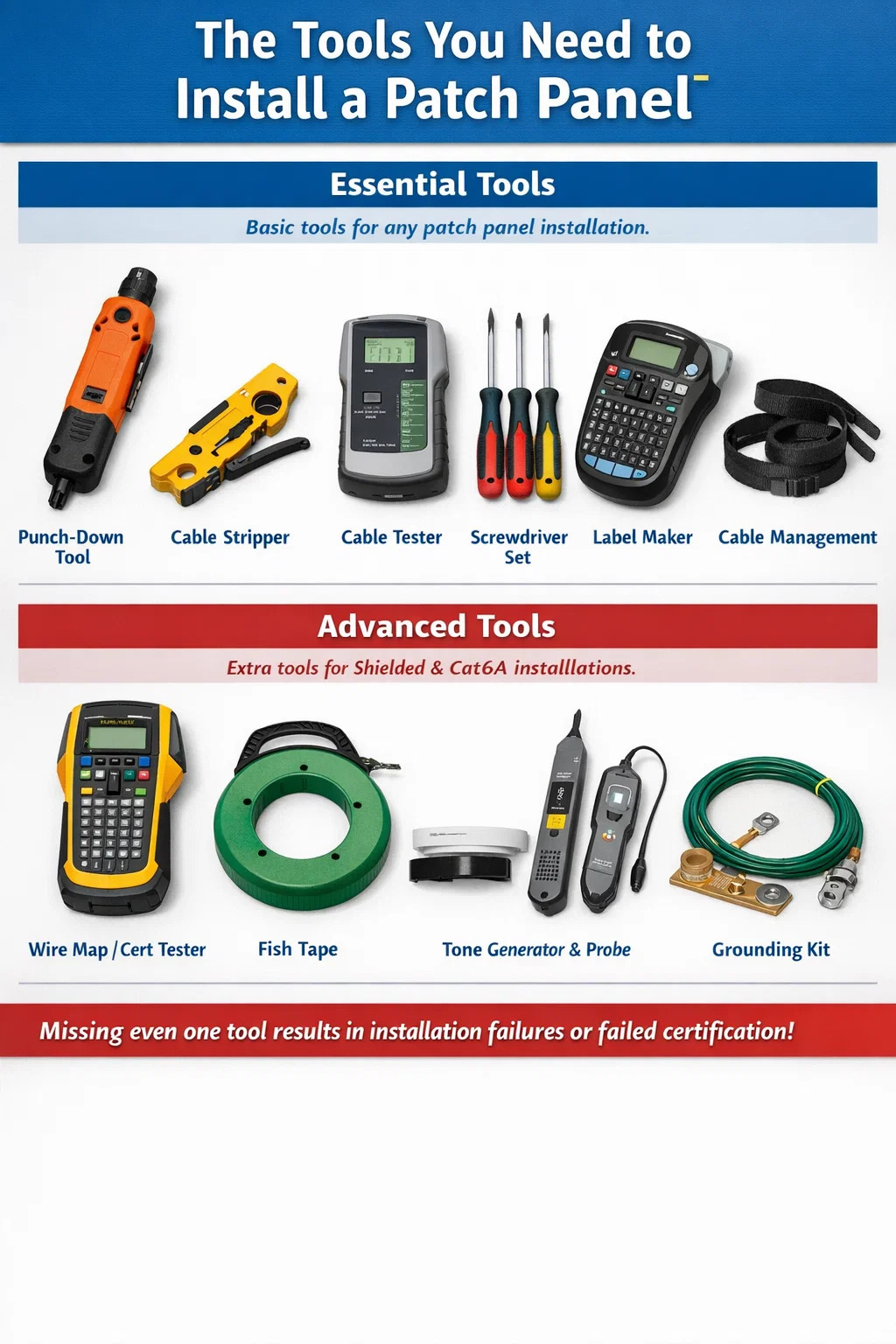

برای نصب a پچ پنل شبکه ، شما به یک ابزار پانچ، یک کابل کش، یک تستر کابل، یک مجموعه پیچ گوشتی، یک برچسب ساز و یک راه حل مدیریت کابل مانند تسمه های نوار چسب یا بند کابل نیاز دارید. برای نصب‌های سخت‌تر - به‌ویژه Cat6A یا کابل‌کشی محافظ - شما همچنین می‌خواهید یک تستر نقشه سیمی یا یک تستر گواهینامه کامل، یک نوار ماهی یا دستگیره کابل کشی و یک مولد صدا با پروب داشته باشید. این موارد اضافی اختیاری نیستند. از دست دادن حتی یکی از آنها منجر به نصب ناموفق، کانال غیرمجاز، یا مشکل تعمیر و نگهداری می شود که ماه ها بعد ظاهر می شود.

بخش‌های زیر هر ابزار را به تفصیل شرح می‌دهد، توضیح می‌دهد که چرا اهمیت دارد، و توصیه‌های محصول و معیارهای عملکرد خاصی را ارائه می‌دهد تا بتوانید قبل از شروع کار تصمیم‌گیری آگاهانه برای خرید بگیرید.

ابزار Punch-Down: حیاتی ترین ابزار در کار

ابزار پانچ پایین تنها مهمترین قطعه تجهیزات برای نصب هر پچ پنل است. هادی های جداگانه را در بلوک های IDC سبک 110 (اتصال جابجایی عایق) در پشت پانل قرار می دهد. هنگامی که ابزار ضربه می زند، یک تیغه به طور همزمان سیم اضافی را قطع می کند و هادی را به یک اتصال الکتریکی محکم با ترمینال IDC وادار می کند. اگر به درستی انجام شود، این یک اتصال گاز تنگ ایجاد می کند که برای آن رتبه بندی شده است چرخه عمر کامل سیستم کابل کشی - اغلب 20 سال .

دو نوع اصلی ابزار پانچ وجود دارد: ضربه ای و غیر ضربه ای. ابزار ضربه‌ای از مکانیزم فنری استفاده می‌کند که نیروی ضربه‌ای مدرج را ایجاد می‌کند. ابزارهای غیر ضربه ای (دستی) به نصاب نیاز دارند که با دست فشار وارد کند. برای نصب حرفه ای پچ پنل شبکه، همیشه از ابزار ضربه گیر استفاده کنید. ابزارهای فشار دستی عمق نشیمنگاه متناقضی را ایجاد می‌کنند که مستقیماً به کاهش متغیر درج و خطاهای تقاطع نزدیک (NEXT) در طول صدور گواهینامه کانال ترجمه می‌شود.

انتخاب تیغه مناسب

ابزارهای ضربه‌گیر، تیغه‌های قابل تعویض را می‌پذیرند. دو مورد از رایج ترین تیغه های 110 و تیغه کرون هستند. تقریباً تمام پچ پنل های آمریکای شمالی از بلوک های سبک 110 استفاده می کنند بنابراین یک تیغه 110 نقطه شروع استاندارد است. ممکن است تاسیسات اروپایی و بین المللی از بلوک های کرون استفاده کنند. قبل از خرید تیغه، نوع بلوک چاپ شده در پشت پانل خود را تأیید کنید. استفاده از تیغه اشتباه به پایانه های IDC آسیب فیزیکی وارد می کند و اتصال الکتریکی را از بین می برد.

اکثر ابزارهای ضربه ای دارای انتخابگر نیروی زیاد/کم هستند. نیروی زیاد برای پایانه های اولیه روی هادی های سفت Cat6A استفاده می شود. نیروی کم برای سیم Cat5e با گیج سبک تر یا برای قرار دادن مجدد هادی که در اولین گذر کاملاً قرار نگرفته، کار می کند. Fluke Networks، Paladin ابزارs و Klein Tools همگی ابزارهای ضربه‌گیر قابل اعتمادی را در محدوده قیمتی 30 تا 120 دلار ارائه می‌دهند، با گزینه‌های درجه حرفه‌ای از Fluke و Ideal Industries که بالاتر از آن هستند.

ارگونومی در مشاغل بزرگ مهم است

در یک کار با 200 پایان کار، ارگونومی ابزار به یک عامل واقعی تبدیل می شود. ابزارهای پانچ ارزان قیمت با دسته های پلاستیکی سخت باعث خستگی دست می شوند که منجر به خاتمه عجله و از دست دادن صندلی می شود. ابزارهایی با دستگیره‌های لاستیکی و برگشت ضربه‌ای محو شده - مانند Fluke Networks D914S یا Klein Tools VDV427-300 - به طور قابل‌توجهی فشارهای تکراری را کاهش می‌دهند. اگر بیش از این فسخ می کنید 100 پورت در یک جلسه ، روی ابزاری با دسته ارگونومیک سرمایه گذاری کنید. حق بیمه 30 تا 50 دلاری به سرعت از نظر دقت و کاهش مجدد بازپرداخت می شود.

ابزارهای آماده سازی کابل کش و سیم

قبل از اینکه هر رسانا به بلوک پانچ روب برخورد کند، روکش کابل باید تمیز جدا شود. یک کابل کش اختصاصی – نه یک چاقوی کاربردی، نه یک جفت قیچی – ابزار صحیحی برای این مرحله است. جداکننده های کابل برای کابل کشی جفت پیچ خورده به گونه ای طراحی شده اند که ژاکت را در عمق کنترل شده ای قرار دهند تا تیغه هرگز هادی ها یا عایق های جفت زیر آن را بریده نکند.

هادی های شکاف یکی از دلایل اصلی تست های کانال حاشیه ای یا ناموفق هستند. یک شکاف سطح مقطع هادی را کاهش می‌دهد، مقاومت را افزایش می‌دهد و یک ناپیوستگی بازتابی ایجاد می‌کند که به‌عنوان شکست تلفات برگشتی در تستر گواهی‌نامه نشان می‌دهد. ممکن است این نام با چشم غیر مسلح قابل مشاهده نباشد، اما یک تستر Fluke DSX-8000 یا مشابه آن هر بار آن را علامت گذاری می کند.

روتاری استریپرز در مقابل تیغه استریپرز

نوارهای کابل دوار دور کابل می پیچند و در حین چرخاندن ابزار، ژاکت را نمره می دهند. این یک خط نمره تمیز و یکنواخت در اطراف دور کامل ژاکت ایجاد می کند. استریپرهای تیغه ای یک برش طولی ایجاد می کنند و نصاب را ملزم می کنند تا ژاکت را جدا کند. هر دو در دستان با تجربه به خوبی کار می کنند. ابزارهای چرخشی از Jonard Tools (مدل UST-100) و Klein Tools (VDV110-095) به طور گسترده در تاسیسات تجاری و هزینه استفاده می شوند. زیر 25 دلار .

به طور خاص برای کابل Cat6A، ژاکت ضخیم تر و سفت تر از Cat5e یا Cat6 است. اطمینان حاصل کنید که عمق تیغه رقیق کننده شما قابل تنظیم است، یا یک دستگاه استریپر مخصوص Cat6A خریداری کنید. چندین تولید کننده رقیق کننده های ترکیبی را می فروشند که هر دو Cat5e/6 و Cat6A را با یک پیچ تنظیم عمق تیغه ساده کنترل می کنند.

قیچی و فلاش کاتر

یک جفت قیچی تیز یا انبر مورب برش داده شده برای تراشیدن اسپلین (جداکننده داخلی که در بسیاری از کابل‌های Cat6 یافت می‌شود) و تمیز کردن انتهای هادی قبل از قرار دادن نیاز است. اسپلاین، اگر همسطح با لبه ژاکت بریده نشود، می‌تواند جفت‌ها را از هم جدا کند و باعث شود هندسه جفت به اندازه‌ای تغییر کند که بر مقادیر NEXT تأثیر بگذارد. یک جفت فلاش برش درجه الکترونیکی 10 تا 15 دلاری این کار را تمیز و دقیق انجام می دهد.

پیچ گوشتی و سخت افزار نصب قفسه

یک پچ پنل شبکه با استفاده از پیچ های رک استاندارد در یک قفسه 19 اینچی EIA یا محفظه دیواری نصب می شود. اکثر رک ها بسته به سازنده و مدل رک، پیچ های M6 یا 10-32 پیچ را می پذیرند. شما به پیچ گوشتی مناسب - معمولاً فیلیپس شماره 2 یا سر صاف - به اضافه مهره ها و پیچ های قفسه ای مناسب نیاز دارید.

مهره های قفس رایج ترین سخت افزار نصب قفسه در قفسه های تجهیزات 19 اینچی هستند. آنها به ریل‌های قفسه‌ای با سوراخ مربعی می‌چسبند و پیچ‌های M6 را می‌پذیرند. نصب مهره های قفس بدون ابزار صحیح قرار دادن مهره در قفس دردناک است - لبه های تیز مهره در نصب های مکرر باعث قطع انگشتان می شود. الف ابزار مهره قفس اختصاصی 5 تا 15 دلار قیمت دارد و درد و خطر افتادن مهره های قفس در قفسه را در حین نصب از بین می برد.

الزامات گشتاور

پیچ‌های قفسه‌ای که بیش از حد سفت می‌شوند، مهره‌های قفس را می‌بندند و گوش‌های نصب پچ پانل را منحرف می‌کنند. کم سفت شدن پانل ها را شل می کند، که باعث آسیب ارتعاش در طول زمان و ایجاد خطرات ایمنی در مناطق لرزه خیز می شود. اکثر مشخصات سخت افزاری رک نیاز دارند گشتاور 0.5-0.8 نیوتن متر روی پیچ های رک M6. یک پیچ گوشتی گشتاور پایه با مجموعه بیت فیلیپس، گشتاور ثابت را بدون حدس و گمان تضمین می کند، به ویژه در هنگام نصب پانل ها در محیط های با لرزش بالا مانند تاسیسات صنعتی یا مراکز داده با فن های خنک کننده با کف برجسته که به طور مداوم کار می کنند.

تستر کابل و تجهیزات گواهینامه

هنگامی که پچ پنل شبکه خاتمه یافت و نصب شد، هر پورت باید تست شود. نوع تستر مورد نیاز شما بستگی به این دارد که آیا در حال انجام بررسی تداوم یا گواهینامه کامل کانال هستید.

تسترهای نقشه سیم پایه

یک تستر نقشه سیم بررسی می کند که تمام هشت هادی در یک کابل جفت تابیده به درستی از انتها به انتها متصل شده اند - بدون باز شدن، بدون شورت، بدون جفت معکوس و بدون جفت تقسیم. این متداول ترین خطاهای پانچ به پایین را با قیمتی که برای همه قابل دسترسی است می گیرد: آزمایش کننده های نقشه سیمی مناسب از Klein Tools، Fluke Networks، و TREND Networks برای 30 تا 150 دلار . Fluke Networks MicroMapper و Klein Tools VDV501-851 هر دو گزینه های قابل اعتمادی برای کار تأیید اولیه هستند.

آزمایش نقشه سیم به تنهایی برای تأیید یک کانال برای Cat6، Cat6A یا هر استاندارد عملکرد رتبه‌بندی شده کافی نیست. این فقط تداوم فیزیکی را تأیید می کند، نه عملکرد الکتریکی. برای نصب حرفه ای که در آن کاربر نهایی انتظار گارانتی یا گزارش گواهی را دارد، به یک تست کننده عملکرد نیاز دارید.

تسترهای میدانی درجه گواهینامه

تسترهای گواهی هر پارامتر مورد نیاز TIA-568.2-D و ISO/IEC 11801 را اندازه گیری می کنند: از دست دادن درج، NEXT، FEXT، PSNEXT، افت بازگشت، تاخیر انتشار، و چولگی تاخیر. Fluke Networks DSX-8000 معیار صنعت است که می تواند کانال های Cat8 را تأیید کند. کمتر از 10 ثانیه در هر کانال . IDEAL Industries SignalTEK NT و TREND Networks LanTEK IV جایگزین های رقابتی با قیمت پایین تر هستند.

تسترهای گواهی گران هستند - لیست Fluke DSX-8000 با قیمت بیش از 9000 دلار - اما برنامه‌های اجاره‌ای از فروشندگان بزرگ و شرکت‌های اجاره ابزار آنها را برای پروژه‌های جداگانه در دسترس قرار می‌دهد. برای پیمانکارانی که به طور منظم پچ پنل های شبکه را نصب می کنند، داشتن یک تستر گواهینامه یک سرمایه گذاری مستقیم تجاری است. تنها یک کانال شکست خورده که نیاز به کار مجدد دارد، هزینه بیشتری نسبت به یک ماه هزینه اجاره ابزار دارد.

ابزارهای تست فیبر

اگر نصب پچ پنل شما شامل ماژول‌های کیستون فیبر یا کاست‌های فیبر از پیش پایان‌داده‌شده است، به مجموعه تست تلفات نوری (OLTS) و در حالت ایده‌آل بازتاب‌سنج دامنه زمان نوری (OTDR) نیز نیاز دارید. یک OLTS تلفات درج انتها به انتها را در دسی بل اندازه گیری می کند و تأیید می کند که پیوند با بودجه کانال مطابقت دارد. یک OTDR مکان و اندازه رویدادهای فردی - اتصال دهنده ها، اتصالات، خم ها - را در طول مسیر فیبر شناسایی می کند. واحدهای OLTS سطح ورودی از شبکه‌های EXFO، AFL و Fluke شروع می‌شوند حدود 800 تا 1500 دلار برای تسترهای ترکیبی تک حالته/چند حالتی.

تون ژنراتور و پروب (تونر و گرز)

یک تون مولد و پروب القایی - که معمولاً تونر و گره یا روباه و سگ شکاری نامیده می شود - برای ردیابی کابل های بدون برچسب و تشخیص اینکه کدام کابل به کدام پورت پچ پنل متصل می شود ضروری است. مولد صدا به یک سر کابل متصل می شود و یک سیگنال صوتی صوتی را به پایین سیم می فرستد. کاوشگر القایی سیگنال را بدون نیاز به تماس فیزیکی تشخیص می دهد و به شما امکان می دهد دسته ای از کابل ها را اسکن کرده و با بلندترین صدا کابل صحیح را شناسایی کنید.

این ابزار در پروژه های مقاوم سازی یا ارتقاء که در آن کابل کشی موجود فاقد مستندات است، غیرقابل مذاکره است. حتی در نصب‌های جدید، داشتن یک تونر کمک می‌کند تا به سرعت تأیید شود که کابل خاصی که از پریز دیواری عبور می‌کند، قبل از خاتمه روی پورت پچ پانل صحیح قرار گرفته است. مولدهای صدا و پروب های قابل اعتماد از Fluke Networks (Pro3000)، Klein Tools (VDV500-820) و TREND Networks در دسترس هستند. محدوده 50 تا 150 دلار .

برخی از تسترهای پیشرفته نقشه سیم دارای قابلیت تولید صدا هستند که تعداد ابزارهای جداگانه مورد نیاز در کار را کاهش می دهد. قبل از خرید تونر مستقل، لیست ویژگی های تستر خود را بررسی کنید تا از تجهیزات اضافی جلوگیری کنید.

برچسب ساز و ابزارهای مستندسازی

هر پورت روی پچ پنل شبکه باید در زمان نصب برچسب گذاری شود. تلاش برای برچسب زدن به ماسبق - پس از پر شدن قفسه و قرار گرفتن پچ‌کوردها - بسیار سخت‌تر است و نتایج با کیفیت پایین‌تری ایجاد می‌کند. لیبل ساز اختصاصی که لیبل های هیت شرینک یا لمینیت تولید می کند یک ابزار استاندارد برای هر کار کابل کشی حرفه ای است.

Brady و HellermannTyton چاپگرهای لیبل را تولید می کنند که به طور خاص برای زیرساخت کابل کشی شبکه طراحی شده اند. Brady BMP21-PLUS و HellermannTyton TAG-IT هر دو به طور گسترده در تاسیسات تجاری استفاده می شوند. این چاپگرها کارتریج‌های برچسب سازگار با نوارهای برچسب پانل پچ، برچسب‌های بسته‌بندی کابل و پرچم‌های پورت را می‌پذیرند. برچسب ها باید شامل شناسه پورت، خروجی مقصد و دسته کابل باشند. الف طرح برچسب‌گذاری ثابت از روز اول اعمال شد زمان عیب یابی را ساعت ها در طول عمر سیستم کاهش می دهد.

برنامه کابل و مستندات ساخته شده

لیبل‌ساز برچسب‌های فیزیکی را تولید می‌کند. برنامه زمانی کابل همراه - صفحه گسترده یا پایگاه داده ای که هر شناسه پورت را به مبدأ فیزیکی، دسته کابل، تاریخ نصب و نتیجه آزمایش نگاشت می کند - مستنداتی است که برچسب ها را مفید می کند. اکثر آزمایش کنندگان گواهینامه می توانند نتایج آزمایش را مستقیماً به یک رایانه شخصی در قالب PDF یا CSV صادر کنند. ادغام این نتایج در یک برنامه کابل، یک رکورد کامل و قابل بازرسی از نصب ایجاد می کند. این مستندات برای اکثر ضمانت‌های سیستم سازنده مورد نیاز است و توسط دپارتمان‌های فناوری اطلاعات سازمانی به‌عنوان قابل تحویل در هر پروژه کابل‌کشی قراردادی مورد انتظار است.

ابزارها و لوازم جانبی مدیریت کابل

نصب پچ پنل شبکه فقط مربوط به خود پنل نیست، بلکه شامل مدیریت کابل‌هایی است که به پشت پنل وارد می‌شوند و پچ‌کوردهایی که پورت‌های جلویی را به تجهیزات شبکه متصل می‌کنند. مدیریت ضعیف کابل یکی از رایج ترین مشکلات در شبکه های نصب شده و یکی از ساده ترین مشکلاتی است که با ابزار مناسب در دسترس است.

بند کابل های Velcro و تسمه های قلاب و حلقه

اتصالات کابل قلاب و حلقه Velcro برای بسته‌بندی کابل‌ها در هر نصبی که مطابق با استانداردهای مدیریت کابل TIA-569 یا ISO/IEC 14763 باشد، بست ارجح است. زیپ‌های پلاستیکی، وقتی بیش از حد سفت شوند، روکش کابل را تغییر شکل داده و جفت‌های داخل آن را فشرده می‌کند، تداخل را افزایش می‌دهد و به طور بالقوه باعث خرابی در صدور گواهینامه کانال می‌شود. اتصالات نواری هیچ نیروی فشاری اعمال نمی کنند و می توانند هر چند بار که لازم است تغییر مکان دهند. Panduit و HellermannTyton هر دو محصولات اتصال قلاب و حلقه را تولید می کنند که به طور خاص برای استفاده از کابل کشی ساخت یافته رتبه بندی شده اند. یک کیسه از 100 عدد کابل نواری 10 تا 20 دلار قیمت دارد و نیازهای مدیریتی نصب پنل 24 پورت معمولی را برطرف می کند.

مدیران کابل افقی

یک مدیر کابل افقی 1U که مستقیماً در بالا یا زیر هر پچ پنل نصب شده است، سیم‌های وصله جلویی را مرتب نگه می‌دارد و از افتادگی آنها روی تجهیزات مجاور جلوگیری می‌کند. بدون مدیریت کابل، یک پانل 48 پورت با 48 سیم پچ انبوهی از کابل‌ها ایجاد می‌کند که جریان هوا را مسدود می‌کند، شناسایی پورت را دشوار می‌کند و هر زمان که یک سیم نیاز به جابجایی داشته باشد، گره می‌خورد. مدیریت کابل با مجرای انگشتی (انگشت های پلاستیکی که سیم ها را از یک طرف به طرف دیگر هدایت می کنند) موثرترین قالب هستند و از تولید کنندگان لوازم جانبی رک های عمومی Panduit، Leviton و عمومی برای 15 تا 60 دلار در هر واحد 1U .

سخت افزار پشتیبانی J-Hoks و Cable

در پشت پچ پنل، کابل‌های ورودی در فواصل زمانی معین نیاز به پشتیبانی دارند تا از فشار وزن بسته‌بندی کابل به پایانه‌ها جلوگیری شود. قلاب‌های J - تکیه‌گاه‌های زین‌شکل پلاستیکی یا فلزی که به ریل‌های قفسه، سازه‌های سینی کابل یا ناودانی‌های دیواری متصل می‌شوند، بسته‌های کابل را بدون فشرده‌کردن نگه می‌دارند. TIA-569 نقاط پشتیبانی را توصیه می کند هر 4-5 فوت (1.2-1.5 متر) در امتداد کابل های افقی قلاب‌های J ارزان هستند (هر کدام 0.50 تا 2.00 دلار) اما باید قبل از اجرا شدن کابل‌ها نصب شوند و به همان اندازه که یک ابزار هستند، آنها را به یک آیتم برنامه‌ریزی تبدیل می‌کنند.

نوار ماهی، ابزارهای کابل کشی، و تجهیزات دسترسی

مگر اینکه کابل ها از قبل به محل پچ پنل کشیده شده باشند، به ابزارهایی برای هدایت کابل ها از طریق دیوارها، بالای سقف و از طریق مجرا نیاز خواهید داشت. ابزارهای خاص به محیط نصب بستگی دارد، اما موارد زیر به طور مداوم ضروری هستند.

نوار ماهی

نوار ماهی یک نوار فولادی یا فایبرگلاس نیمه سفت و طولانی است که می تواند از طریق مجرا یا حفره های دیواره فشار داده شود تا یک مسیر کششی ایجاد شود. هنگامی که نوار ماهی به نقطه مقصد می رسد، کابل به نوار متصل می شود و به عقب کشیده می شود. نوارهای ماهی استیل در طول 50 فوت و 100 فوت اکثر سناریوهای نصب تجاری را مدیریت کنید. نوارهای فایبرگلاس ماهی در محیط هایی با سیم کشی برق زنده در نزدیکی ترجیح داده می شود زیرا فایبرگلاس نارسانا است. Klein Tools، Greenlee و Milwaukee همگی محصولات قابل اعتماد نوار ماهی تولید می کنند.

میله های براق و بیت های فلکس

میله‌های براق، میله‌های فشار فایبرگلاس هستند که برای عبور کابل از فضاهای سقف باز استفاده می‌شوند، جایی که نوار ماهی برای مانور دادن در اطراف موانع بسیار سفت است. آنها از انتها به انتها در بخش هایی به طول 4 فوت وصل می شوند که امکان اجرا شدن را فراهم می کند 20-30 فوت یا بیشتر از طریق فضاهای تنگ بالای سقف. بیت‌های انعطاف‌پذیر - امتداد مته‌های بلند و انعطاف‌پذیر - برای سوراخ کردن در ایستگاه‌های آتش‌نشانی، صفحات بالایی و حفره‌های دیواری در مکان‌هایی که مته‌های استاندارد نمی‌توانند به آن دسترسی پیدا کنند، استفاده می‌شود.

پله پله و تجهیزات ایمنی

اکثر نصب‌های پچ پنل شبکه شامل کار در ارتفاع هستند - بالای کاشی‌های سقف، بالای قفسه‌های نردبان یا رسیدن به بالای قفسه‌های تجهیزات بلند. نردبان پله فایبرگلاس 6 فوتی یک قطعه استاندارد از تجهیزات نصب است. در مراکز داده با کف‌های بلند یا قفسه‌های قاب باز بلند، یک چهارپایه پلتفرم پایدار به همان اندازه مهم است. تجهیزات حفاظت فردی از جمله عینک های ایمنی (برای سوراخ کردن و سوراخ کردن هادی هایی که می توانند پرتاب شوند) و دستکش های مقاوم در برابر برش (برای جابجایی لبه های کابل و ریل های قفسه) باید در طول نصب استفاده شوند.

لیست ابزار کامل بر اساس مرحله نصب

جدول زیر ابزارهای مورد نیاز را بر اساس مرحله نصب پچ پنل شبکه معمولی، از کشیدن کابل تا مستندات نهایی، سازماندهی می کند. از این به عنوان یک چک لیست قبل از کار استفاده کنید تا مطمئن شوید که هیچ چیزی قبل از شروع کار کم نیست.

ابزارهای خاص برای نصب های شیلد شده و پچ پنل Cat6A

کابل کشی با جفت پیچ خورده محافظ (STP) و نصب Cat6A نیازمند ابزار خاصی فراتر از مجموعه استاندارد هستند. نادیده گرفتن این تفاوت ها منجر به خرابی اتصال به زمین، خرابی تداوم سپر و خرابی های تست گواهینامه می شود که تشخیص و رفع آن پس از این واقعیت هزینه بر است.

ابزارهای آماده سازی کابل محافظ

کابل STP دارای یک فویل یا محافظ بافته است که هر چهار جفت را می‌پیچد. پس از کندن ژاکت، این محافظ باید با احتیاط روی کت کابل تا شود بدون اینکه پاره شود، سپس در حین خاتمه به محفظه اتصال فلزی پچ پانل محافظ متصل شود. برای این مرحله به یک جفت انبر سوزنی با نوک ریز و یک ابزار ختم جک کیستون محافظ اختصاصی (تهیه شده توسط سازنده پانل) نیاز است. تلاش برای تا کردن و چسباندن سپر با دست خالی باعث ایجاد تماس ناهماهنگ سپر می شود که هدف از کابل کشی محافظ را نادیده می گیرد.

ابزارهای زمین و سخت افزار

یک وصله پانل شبکه محافظت شده باید به گذرگاه اتصال رک متصل شود که به نوبه خود به اتصال زمین و سیستم اتصال مخابراتی ساختمان (همانطور که در TIA-607-C تعریف شده است) متصل می شود. این به یک هادی زمینی (حداقل) نیاز دارد مس 6 AWG برای چسباندن قفسه به زمین در اکثر تاسیسات تجاری)، یک ابزار چین‌دار خرطومی و لوگ‌های فشرده‌سازی مناسب. یک مولتی متر برای بررسی تداوم مسیر زمین از پانل تا الکترود اصلی زمین استفاده می شود. اگر مسیر زمین باز باشد یا مقاومت بیش از 1 اهم باشد، سیستم محافظ طبق طراحی عمل نمی کند.

ملاحظات خاص Cat6A

قطر کابل Cat6A به طور قابل توجهی بزرگتر از Cat6 است 7-8 میلی متر در مقابل 5-6 میلی متر - و به لوازم جانبی مدیریت کابل بزرگتر (زین های J-hook عریض تر، مدیریت کابل های با ظرفیت بالاتر) و یک ابزار پانچ به پایین که برای رسانای سفت تر 23 AWG با نیروی زیاد تنظیم شده است، نیاز دارد. قطر افزایش یافته همچنین به این معنی است که یک پانل سیمی Cat6A با 48 پورت دارای یک بسته کابلی بسیار ضخیم تر از پانل مشابه Cat6 است. فضای مدیریت کابل عقب باید بر این اساس، با حداقل 3 تا 4 اینچ عمق واضح در پشت پانل برای مدیریت بسته برنامه ریزی شود.

ابزارهای ایمنی و تجهیزات حفاظت فردی

نصب پچ پنل یک کار تجاری فیزیکی با خطرات واقعی آسیب است. PPE و ابزار ایمنی زیر باید بخشی از کیت هر نصاب باشد.

• عینک ایمنی: هنگام سوراخ کردن، سوراخ کردن هادی ها و برش کابل مورد نیاز است. انتهای سیم و قطعات ژاکت می توانند به پرتابه هایی با سرعت بالا تبدیل شوند.
• دستکش های مقاوم در برابر برش (سطح A4 یا بالاتر): ریل های قفسه و لبه های سوراخ دار دارای سوراخ های تیز هستند. دستکش های مقاوم در برابر برش با درجه بندی ANSI/ISEA 105 Level A4 حفاظت کافی را بدون آسیب رساندن قابل توجهی به مهارت حمل و نقل کابل ارائه می کنند.
• ماسک تنفسی N95: هنگام کار در پلنوم های سقفی با عایق فایبرگلاس، ضد حریق اسپری، یا تجمع گرد و غبار و ذرات ضروری است.
• زانوبند: پایان دادن به کابل ها در وصله پانل های سطح کف در محفظه های دیواری نیاز به زانو زدن مداوم دارد. زانوبندهای حرفه ای خستگی را کاهش می دهند و از آسیب بر روی کف بتنی یا کاشی جلوگیری می کنند.
• چراغ جلو یا چراغ کار: پشت قفسه تاریک است. چراغ جلو هر دو دست را برای کابل کشی باز می گذارد و نیاز به کمکی برای نگه داشتن چراغ قوه را بی نیاز می کند.
• نردبان پله غیر رسانا: نردبان فایبر گلاس هنگام کار در نزدیکی تجهیزات برقی اجباری است. نردبان‌های آلومینیومی در اتاق‌های سرور که واحدهای توزیع برق (PDUs) و سیستم‌های UPS نصب شده‌اند، خطر برق گرفتگی را نشان می‌دهند.

کیت شروع در مقابل کیت حرفه ای: چه بودجه ای باید داشته باشیم

برای کسی که برای اولین بار یک پچ پنل شبکه کوچک خانگی یا اداری کوچک نصب می کند، یک بسته ابزار حداقلی، لوازم ضروری را بدون هزینه غیر ضروری پوشش می دهد. برای یک نصاب حرفه ای که پچ پنل ها را به طور منظم در پروژه های تجاری به کار می گیرد، یک کیت کامل کیفیت و سرعت مورد نیاز کار حرفه ای را ارائه می دهد.

برای پیمانکاران حرفه ای که نمی توانند خرید یک تستر گواهینامه را به طور کامل توجیه کنند، اجاره از Fluke Networks به طور مستقیم یا از طریق شرکای اجاره مجاز معمولاً هزینه دارد. 150 تا 300 دلار در هفته ، صدور گواهینامه را حتی برای استفاده تک پروژه ای از نظر اقتصادی در دسترس قرار می دهد.
