پچ پنل چه شکلی است؟

پاسخ مستقیم: پچ پنل چگونه به نظر می رسد

الف پچ پنل شبکه به نظر می رسد یک قاب فلزی یا پلاستیکی مستطیل شکل مستحکم، معمولاً 19 اینچ عرض دارد که دارای یک ردیف پورت های شماره گذاری شده در جلو و یک منطقه سازماندهی سیم کشی در پشت است. این به عنوان یک تابلوی استاتیک عمل می کند که در آن تمام کابل های شبکه دائمی از اتاق های مختلف خاتمه می یابد و یک نقطه منظم و متمرکز برای مدیریت شبکه فراهم می کند.

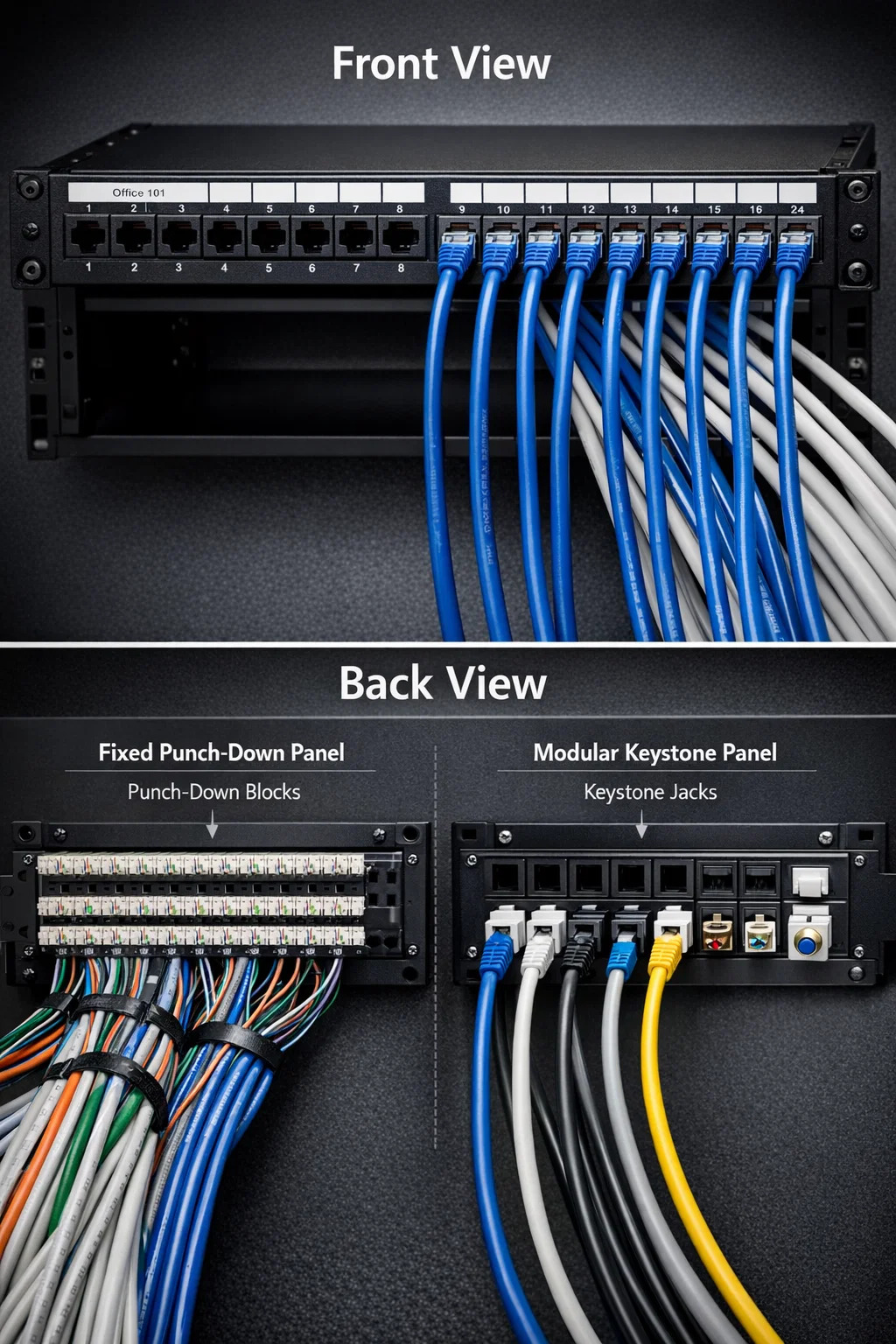

اجزای فیزیکی کلیدی یک پچ پنل

برای درک هویت بصری a پچ پنل شبکه مفید است که آن را به دو سمت مجزا تقسیم کنیم: جلویی رو به کاربر و پشتی رو به زیرساخت.

پنل جلویی: اتصال و برچسب ها

هنگام باز کردن قفسه سرور یا کمد سیم کشی، قسمت جلویی آن چیزی است که می بینید. متشکل از:

• پورت های شماره گذاری شده: اکثر پانل های متداول دارای 12، 24 یا 48 پورت هستند که برای پذیرش کانکتورهای استاندارد RJ45 طراحی شده اند.
• نوارهای برچسب گذاری: فضای سفید در بالا یا پایین درگاه‌ها برای شناسایی اتاق یا دستگاهی که هر پورت به آن متصل می‌شود (به عنوان مثال، "Office 101").
• نصب گوش ها: سوراخ‌هایی در انتهای سمت چپ و راست برای پیچاندن پانل به یک قفسه تجهیزات 19 اینچی استفاده می‌شود.

پنل پشتی: پایان کابل

پشت جایی است که "بالا بردن سنگین" اتفاق می افتد. بسته به طرح، یکی از دو مورد را مشاهده خواهید کرد:

• بلوک های پانچ به پایین: ردیف‌هایی از «دندان‌های» پلاستیکی که در آن جفت‌های سیم مسی جداگانه به شکاف‌های فلزی فشرده می‌شوند.
• افتتاحیه های کی استون: سوراخ های مربعی را در یک پانل "مژولار" که در آن فردی است خالی کنید جک های کیستون وارد شده اند.

مقایسه سبک های مختلف پچ پنل ها

همه پانل ها یکسان به نظر نمی رسند. طراحی بصری اغلب تعیین می کند که نصب کننده در طول راه اندازی چقدر انعطاف پذیری داشته باشد.

تجسم محیط نصب شده

در یک سناریوی عملی، مانند کابینه رسانه خانگی یا اتاق سرور تجاری، الف پچ پنل شبکه هرگز تنها نمی نشیند ظاهر آن توسط کابل های متصل به آن مشخص می شود.

پس از نصب کامل، آبشاری از کابل‌ها را مشاهده خواهید کرد که به پشتی وارد می‌شوند که به‌خوبی زیپ‌بندی شده‌اند یا به صورت مخملی مدیریت می‌شوند. در جلو، کابل های پچ کوتاه (معمولاً 0.5 فوت تا 3 فوت طول) فاصله بین پنل و سوئیچ شبکه را پر کنید. این یک ظاهر تمیز و عمودی "وصله" ایجاد می کند که از آشفتگی "اسپاگتی" درهم که اغلب در تنظیمات آماتور یافت می شود جلوگیری می کند.

ابعاد استاندارد: بیشتر پانل ها اشغال می کنند 1U (1.75 اینچ) یا 2U (3.5 اینچ) فضای عمودی در یک قفسه، که آنها را با وجود تعداد اتصالاتی که انجام می دهند، بسیار باریک می کند.
