تفاوت بین پچ پنل و سوئیچ پو چیست؟

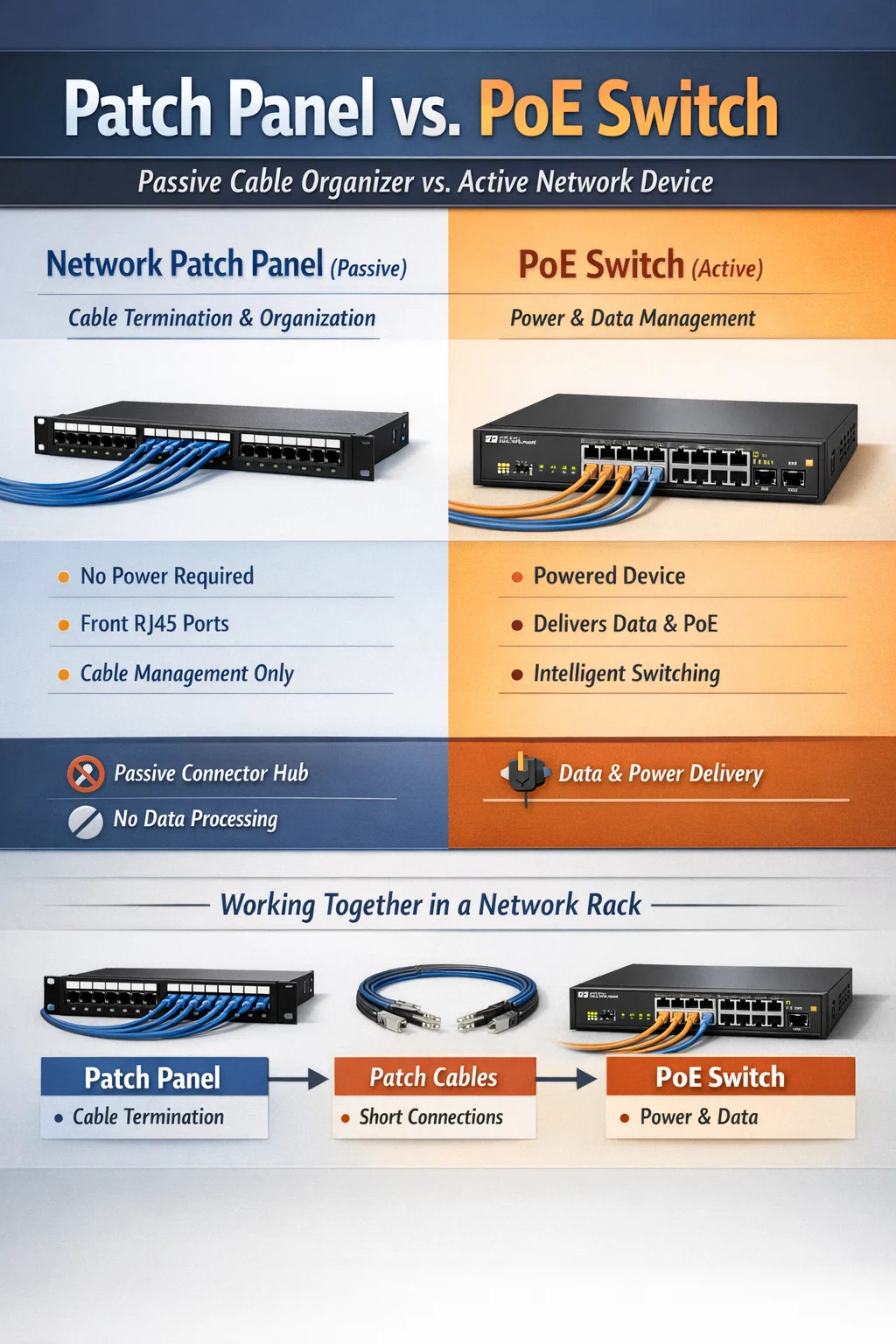

مقایسه مستقیم: Patch Panel در مقابل سوئیچ PoE

تفاوت اصلی در ماهیت اساسی آنها نهفته است: الف پچ پنل شبکه یک جزء سخت افزاری غیرفعال است که برای سازماندهی و خاتمه کابل استفاده می شود، در حالی که a سوئیچ PoE یک دستگاه الکترونیکی فعال است که ترافیک داده را مدیریت می کند و برق را از طریق کابل های اترنت ارائه می دهد. پچ پنل به برق نیاز ندارد و نمی تواند داده ها را پردازش کند. یک سوئیچ PoE به یک منبع تغذیه نیاز دارد و به عنوان "مغز" شبکه محلی عمل می کند.

در نصب حرفه ای، این دو رقیب نیستند بلکه شریک هستند. پچ پنل یک نقطه فرود ایستا برای تمام سیم‌های ساختمان فراهم می‌کند و سوئیچ PoE اتصال و برق مورد نیاز برای کاربردی کردن این سیم‌ها را برای دستگاه‌هایی مانند دوربین‌های IP، تلفن‌های VoIP و نقاط دسترسی بی‌سیم فراهم می‌کند.

تعریف کردن پچ پنل شبکه

الف پچ پنل شبکه به عنوان سیستم عصبی مرکزی برای کابل کشی فیزیکی عمل می کند. این در اصل پلی است بین مسیرهای طولانی کابل کشی پنهان در داخل دیوارها و تجهیزات شبکه ای که در یک قفسه قرار دارند.

یکپارچگی و سازماندهی ساختاری

به طور معمول، یک پچ پنل دارای یک ردیف درگاه های RJ45 در جلو و یک سمت عقب است که در آن کابل های حجیم "پانچ شده" یا از طریق آن وصل می شوند. جک های کیستون . از آنجایی که پچ پنل غیرفعال است، هیچ تقویت سیگنال یا مدیریت داده را ارائه نمی دهد. تنها هدف آن این است که کابل ها را مرتب و برچسب دار نگه دارد و از هرج و مرج سیم های در هم پیچیده جلوگیری کند.

• با ارائه یک رابط فداکارانه برای وصل و قطع مکرر از فرسودگی و پارگی درگاه های سوئیچ گران قیمت جلوگیری می کند.
• پشتیبانی از دسته های مختلف کابل از جمله Cat5e، Cat6 و Cat6a .
• الفllows for easy troubleshooting by clearly mapping which port leads to which specific room in a building.

آشنایی با سوئیچ PoE

الف Power over Ethernet (PoE) switch is a sophisticated piece of networking gear. Unlike a standard switch, it has built-in circuitry to inject DC power into the twisted pairs of an Ethernet cable alongside the data signal.

الفctive Data and Power Management

سوئیچ PoE یک دستگاه "فعال" است. این دستگاه قبل از ارسال برق، «سازگار با PoE» را شناسایی می‌کند و اطمینان حاصل می‌کند که دستگاه‌های غیرPoE مانند لپ‌تاپ استاندارد در اثر جریان الکتریکی آسیب نمی‌بینند. را مدیریت می کند لایه پیوند داده از شبکه، اطمینان حاصل شود که بسته ها به آدرس های MAC صحیح می رسند.

• نیاز به پریزهای برق محلی در محل دستگاه (مانند دوربین روی سقف) را از بین می برد.
• از استانداردهای مختلف قدرت مانند 802.3af (تا 15.4 وات) و 802.3at (PoE تا 30 وات) پشتیبانی می کند.
• نسخه‌های مدیریت‌شده به مدیران این امکان را می‌دهند که با تغییر دادن برق در پورت‌های خاص، دستگاه‌ها را از راه دور راه‌اندازی مجدد کنند.

تفاوت های فنی اصلی

برای تجسم بهتر اینکه چرا این دو جزء متمایز هستند، به مشخصات فنی زیر مراجعه کنید که نقش متضاد آنها را در یک رک شبکه برجسته می کند.

فرآیند نصب مشارکتی

در یک سناریوی واقعی، شما از هر دو برای ایجاد یک شبکه قابل اعتماد استفاده خواهید کرد. فرآیند معمولاً از این گردش کار پیروی می کند:

1. کابل های اترنت انبوه از اتاق های مختلف به یک رک سرور مرکزی کشیده می شوند.
2. این کابل ها به پشت یک ختم می شوند پچ پنل شبکه با استفاده از جک های کیستون .
3. از کابل های پچ کوتاه برای اتصال درگاه های جلویی پچ پنل به پورت های روی آن استفاده می شود سوئیچ PoE .
4. سوئیچ PoE به روتر اصلی متصل است تا دسترسی به اینترنت را برای تمام دستگاه های پایین دست فراهم کند.

با جدا کردن سیم کشی دائمی (پچ پنل) از شبکه فعال (سوئیچ)، سیستمی ایجاد می کنید که به راحتی قابل ارتقا است. اگر به سرعت بیشتری نیاز دارید، به سادگی کلید را بدون دست زدن به سیم کشی پیچیده داخل دیوارها تعویض کنید.

ملاحظات نهایی برای انتخاب

اگر می‌پرسید به کدام یک نیاز دارید، پاسخ معمولاً برای هر چیزی فراتر از یک چیدمان خانه کوچک «هر دو» است. یک سوئیچ PoE قدرت و منطق را فراهم می کند، اما بدون a پچ پنل شبکه ، نصب شما فاقد ثبات فیزیکی و سازماندهی مورد نیاز برای نگهداری طولانی مدت و قابلیت اطمینان خواهد بود.
